在錯綜復雜的電力系統中，電流與電壓無時無刻不在變化。為確保系統穩定運行，保護設備與人身安全，需要一個靈敏可靠的“無聲哨兵”時刻值守。這，就是繼電器。本文將深入淺出地為您揭示繼電器，特別是電磁式繼電器的工作原理及其不可替代的核心作用。
一、什么是繼電器？
繼電器（Relay）是一種電控開關。它通過感應輸入回路中物理量（如電流、電壓）的變化，自動接通或斷開輸出回路，實現“以小控大”、“以弱控強”的目的。簡單來說，它是一個用“小電流”控制“大電流”運行的自動開關。
二、繼電器工作原理（以電磁式繼電器為例）

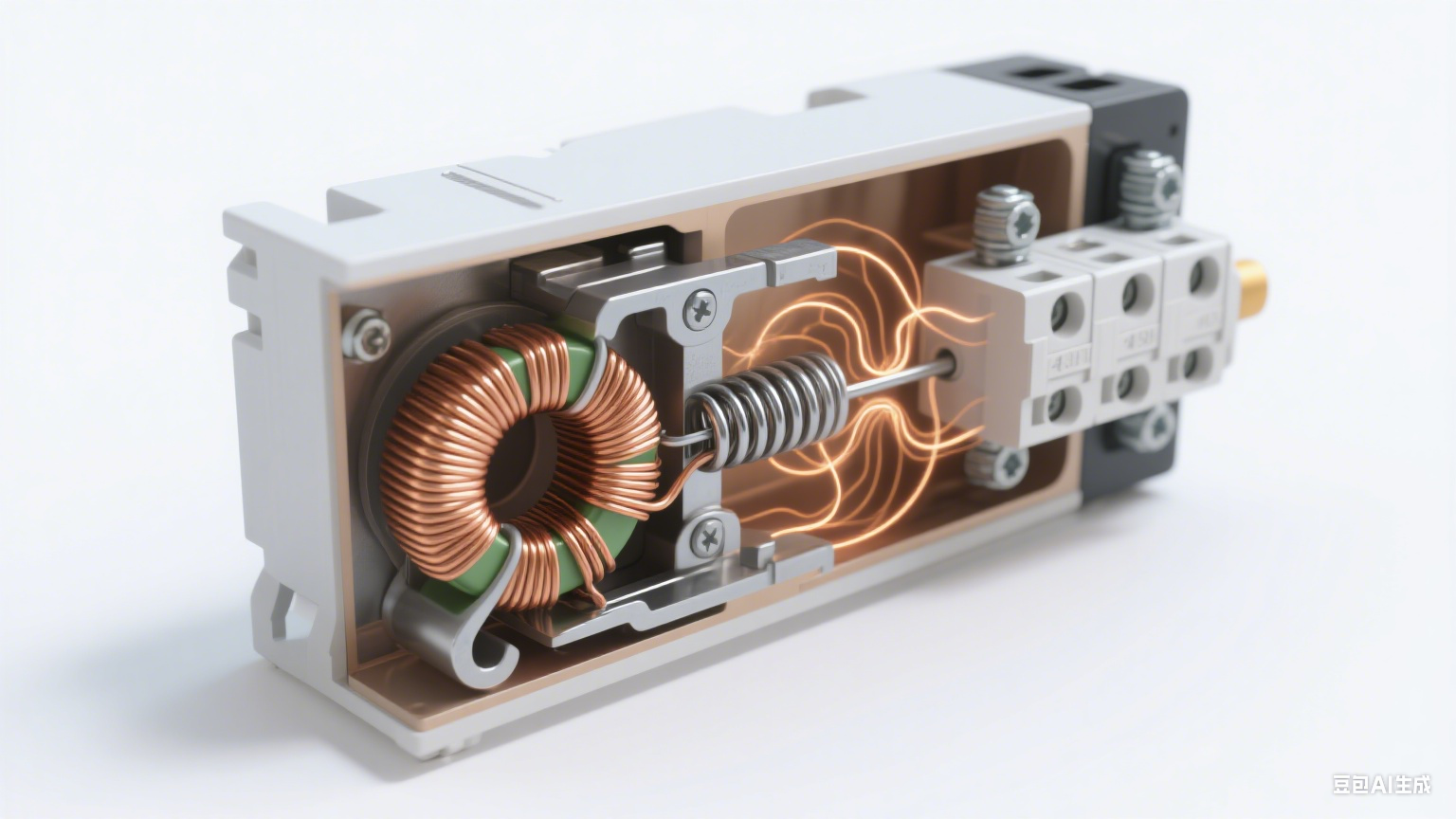

電磁式繼電器是最經典、最廣泛應用的類型。其工作原理基于電流的磁效應，主要結構包括線圈、鐵芯、銜鐵、彈簧及觸點系統。
初始狀態（失電）： 當線圈未通電時，在彈簧反作用力的作用下，銜鐵與鐵芯分離，動觸點和靜觸點處于斷開（常開，NO）或閉合（常閉， NC）的默認狀態。
工作狀態（得電）： 當線圈兩端加載一個足夠大的工作電壓或電流時，線圈會產生強大的磁場，磁化鐵芯并產生足夠的電磁吸力，克服彈簧的拉力，將銜鐵吸向鐵芯。
觸點動作： 銜鐵的運動帶動與之連接的動觸點移動，從而使常開觸點閉合，常閉觸點斷開，實現了輸出回路的接通與分?jǐn)唷?/span>
復位： 當線圈斷電后，磁場消失，銜鐵在彈簧的作用下返回初始位置，觸點也隨之復位。
整個過程完成了將輸入的電信號（線圈電壓）轉換為機械運動（銜鐵吸合），再轉換為輸出電信號（觸點通斷）的過程。
三、繼電器的核心作用
放大控制： 用微小的控制信號（如PLC輸出點、傳感器信號）控制大功率設備（如電機、加熱管）的啟停。
電氣隔離： 將控制回路（低壓、安全）與主回路（高壓、危險）完全隔離，保護操作人員和弱電設備的安全。
邏輯控制： 通過多個繼電器的組合，可以實現復雜的邏輯功能（如自鎖、互鎖），是傳統電氣控制柜的基礎。
自動保護： 作為保護繼電器的核心元件，當系統出現故障（過流、欠壓、接地）時，能迅速動作，切斷故障電路，是電力系統安全的第一道防線。
繼電器雖小，卻是現代電氣自動化與電力保護的基石。選擇性能穩定、質量可靠的繼電器產品，是保障整個系統安全、高效運行的前提。蘇州蘇繼電氣有限公司專注于各類高性能繼電器的研發與制造，為您的電力系統提供從傳統電磁式繼電器到現代靜態型、微機保護裝置的全面解決方案。
