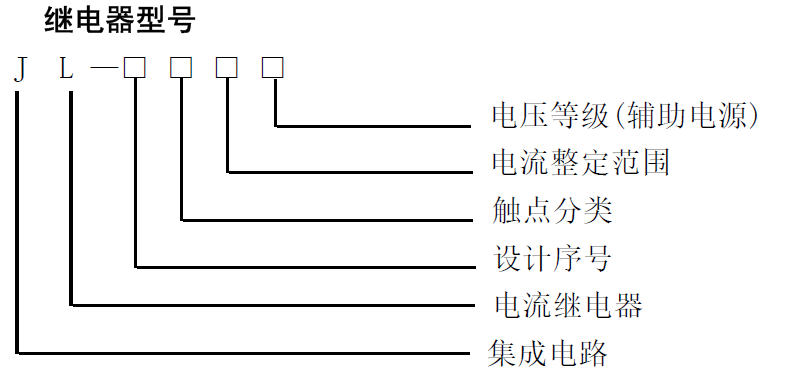

產品(型號)說明
應用安裝

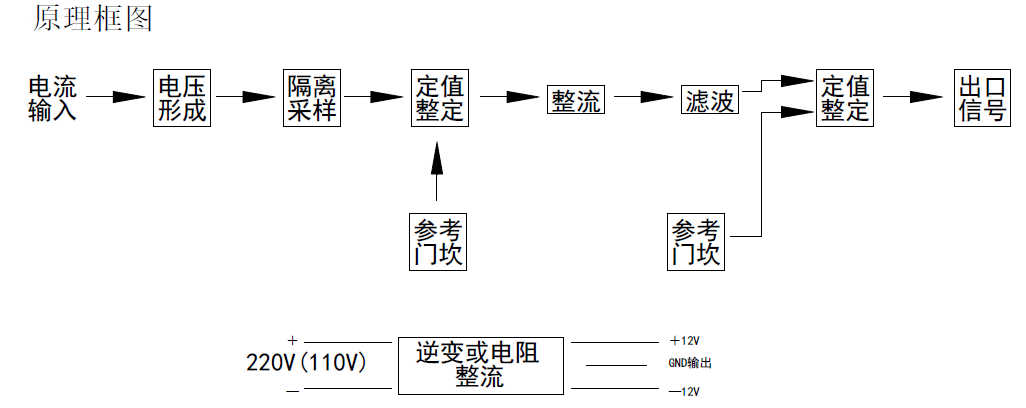

本繼電器為靜態型繼電器，采用進口集成電路構成。繼電器主要由電壓形成、定值整定、整流、濾波、邏輯判別、出口等回路組成，為使繼電器有足夠?qū)挼恼ǚ秶?，繼電器定值做成二檔，用倍率開關進行切換。同時按照電磁式繼電器的習慣方式，線圈采用串并聯方式，使其量程可擴大一倍，繼電器內部電路均采用集成電路電子技術構成，采用數字式撥盤開關來調節動作定值。

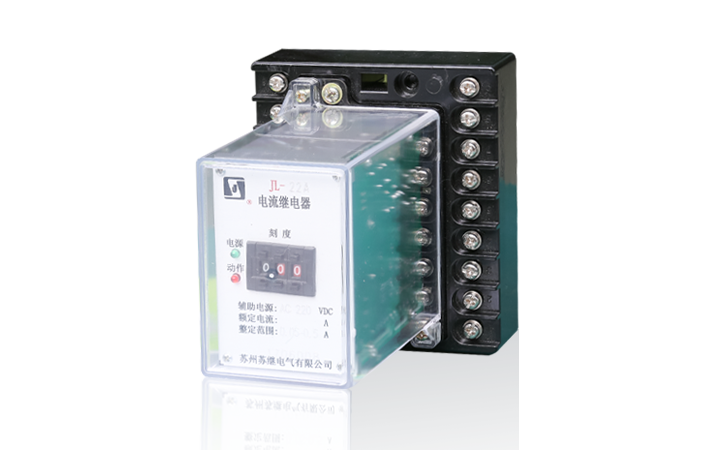

JL 系列靜態電流繼電器是電磁式電流繼電器的更新?lián)Q代產品，能替代DL-10、20、30 系列電流繼電器。

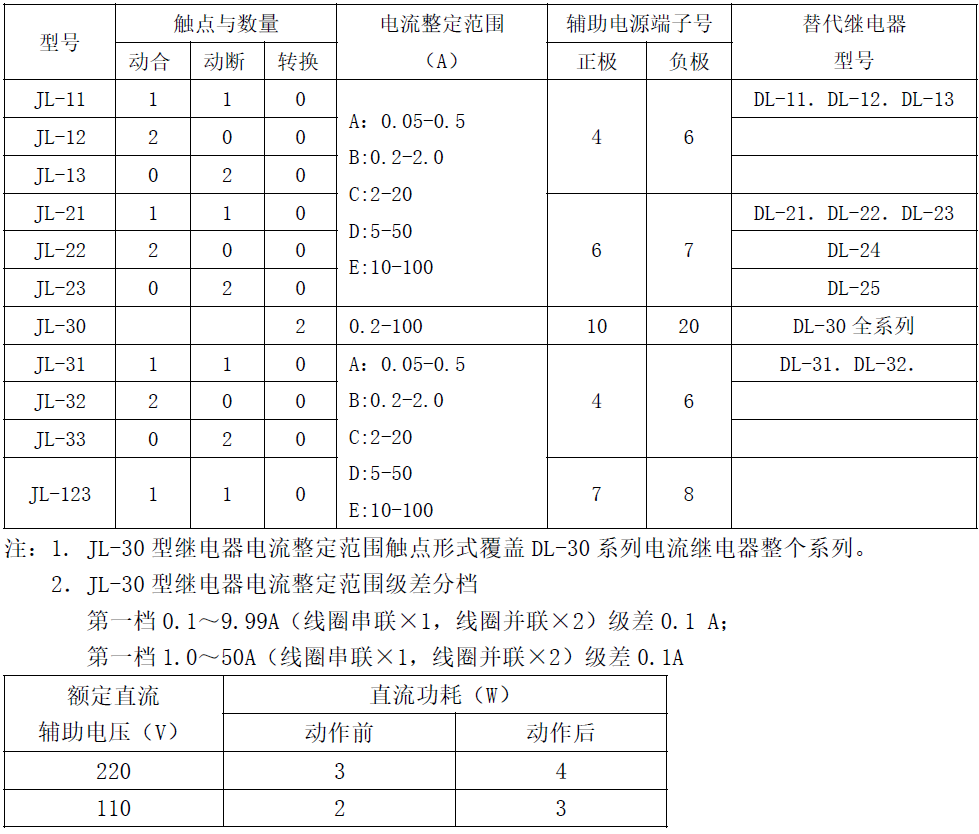

技術參數 1）電流整定范圍，級差分檔及觸點分類見表。
2）直流輔助電壓：220V、110V
3）整定值誤差不大于土3％（機內設有內整定電位器，用戶可自行調整設定到確切的定值）
4）功耗
交流回路功耗小于0.5VA（中間整定電流值時）
直流回路功耗，在額定輔助直流電壓，繼電器功耗不大于表中的規定值。
5）直流輔助電壓允許變化范圍：0.8-1.10 倍額定值
6）動作時間：
1.2 倍整定值的動作時間不大于30ms
2 倍整定值的動作時間不大于20ms
7）返回時間：返回時間不大于20ms
8）返回系數：返回系數不小于0.85（機內設有內整定電位器，用戶可自行調整具體定值）。
9）觸點容量：繼電器觸點可長期接通5A，分?jǐn)嗳萘慨?dāng)在直流電壓不超過250V、電流不超過2A，時間常數為5 土0.75ms 的電感性負荷的直流電路中為50W。
10）電壽命不低于5000 次
11）絕緣電阻：繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，用開路電壓為1000V 的兆歐表測量其絕緣電阻不小于300 兆歐。
12）介質強度：繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，應能承受2000V（有效值）50Hz 的交流電壓時1 分鐘試驗而無絕緣擊穿或閃絡現象。
13）工作環境條件
溫度：-10℃~+50℃
相對濕度：不大于90％
大氣壓力：80~110Kpa
14）抗干擾性能：繼電器的抗干擾性能應符合GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》的有關要求。
整定方法和使用
本繼電器用數碼開關整定，每臺繼電器有三個數字開關，從左到右分別為百位數、十位數和個位數，單位為“A”。當線圈串聯時，數碼開關所置數乘以倍率，即為整定值，若線圈并聯則應將上述結果×2。
例如：數碼開關置“125”倍率為“0.1”
若串聯則整定值為125×0.1=12.5A
若并聯則整定值為125×0.1×2=25A

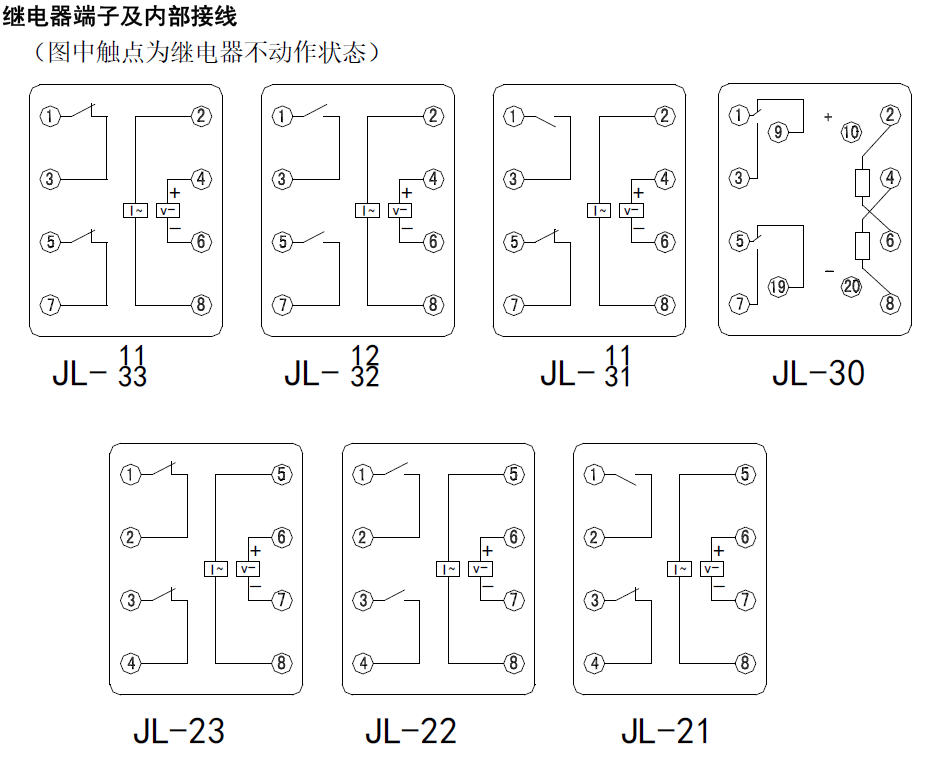

使用本繼電器時，需加直流輔助電壓，接入直流電源時，應注意電壓等級與額定電壓是否相等，并注意電源極性，若極性接反，繼電器不能動作，但不會引起損壞。
本繼電器面板上有三只電位器，用戶可根據實際情況微調。W1 用來調節兩檔動作平衡，W2調動作值，W3 調返回值。
本繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值須使繼電器脫離輔助電源。
