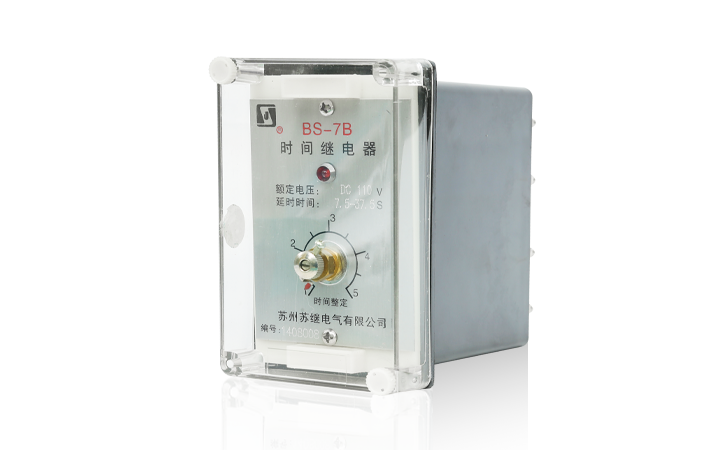

產品(型號)說明 繼電器采用標準的結構，所有元件安裝在可以插拔的機芯上。同一機芯可以有三種結構形式，即A11K 為嵌入式安裝；A11H 為突出安裝后接線；A11Q 為突出安裝前接線。見《附錄》。繼電器外殼為黑色膠木，蓋子為透明有機玻璃，可以清楚地觀察到繼電器的整定位置和發光二極管燈亮或滅，指示繼電器動作與返回。取下有機玻璃蓋，調節電位器旋鈕可以方便地改變延時整定值，拔出機芯可方便地進行維修。
應用安裝 產品使用和維護

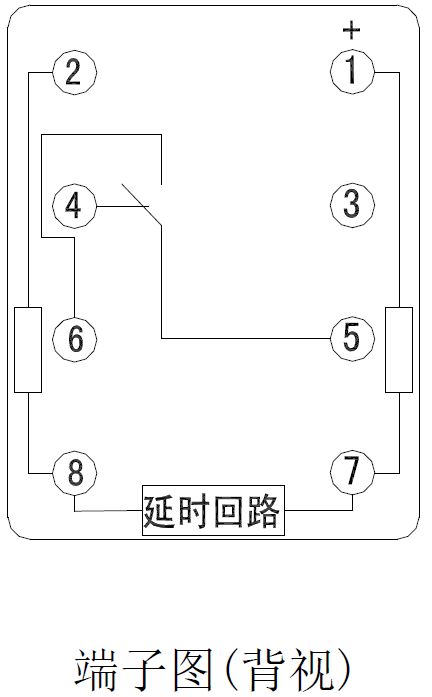

BS-7B 時間繼電器為通電延時，其端子接線如圖1 所示。取下有機玻璃蓋，將指針旋鈕調到所需的整定位置。在繼電器外殼端子①、② 間施加額定電壓，① 端子為“+”， ② 端子為“-”，這時繼電器開始延時，當達到整定值時延時結束，發光二極管亮，繼電器⑤、⑥端子接通，并一直保持此狀態直到失去電源，繼電器返回。
BS-7B 時間繼電器是BS-7A 時間繼電器的更新產品，與BS-7A 相比較具有延時精度高，高低溫性能好，功率消耗小，抗干擾能力強，可靠性高，調試簡單，維護方便等特點。繼電器無需接地端，給用戶使用帶來方便，也消除不可靠因素。
BS-7B 繼電器外部接線端子與BS-7A 相同，但無需外附電阻。
技術參數 1 額定電壓：直流220、110、48V。

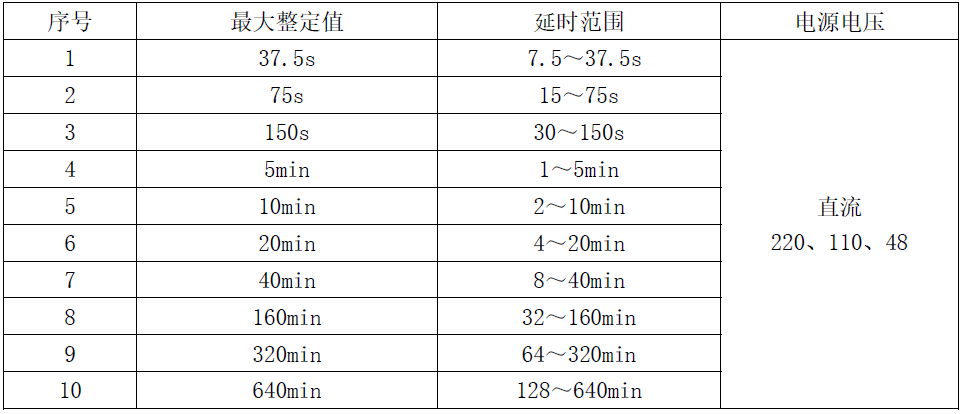

2 延時整定范圍，見表1。
3 觸點形式：一轉換。
4 變差：在額定電壓下環境溫度為20±2℃時任意整定點的10 次測量的實際動作值中最大值與最小值之差不大于10 次算術平均值的1%。
5 電壓影響：在環境溫度為20±2℃下，電源電壓在80%～110%變化時，繼電器任意整定點的動作值與額定電壓時的動作值之差不大于±3%(取10 次算術平均值)。
6 溫度影響：在額定電壓下，環境溫度在-10～+50℃變化時，繼電器任意整定點動作值與20±2℃ 時動作值之差不大于±3%。

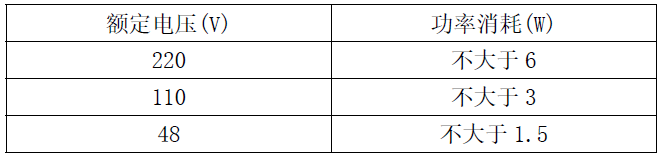

7 功率消耗：在額定電壓下功率消耗按下列規定：
8 觸點容量：在感性負載直流電路中(其時間常數為5±0.75ms)，當電壓不大于250V，電流不大于0.4A 時，觸點容量不大于30W。
9 安裝方式：嵌入式、凸出式。
10 接線方式：后接線、前接線。
