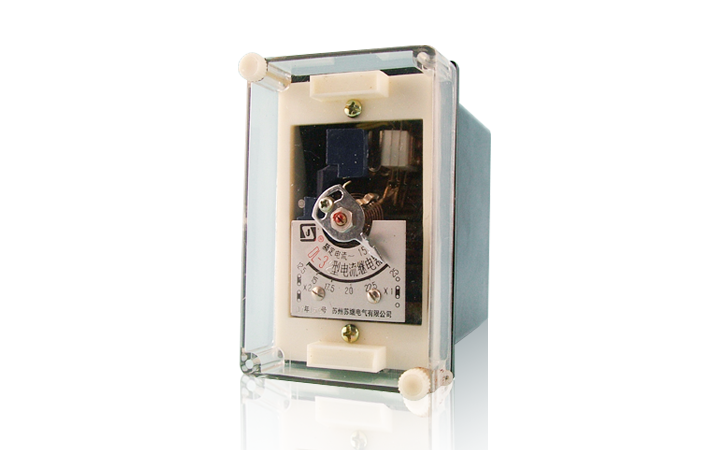

結構原理 1 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。
2 繼電器名牌的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。
3 繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8 倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

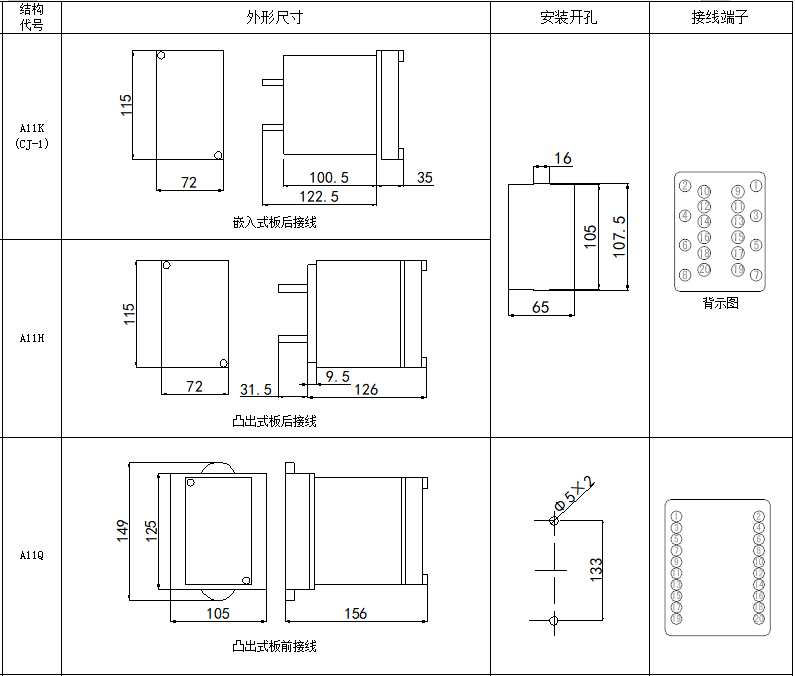

4 繼電器有AllK，AllH，A11Q 三種結構見《附錄》

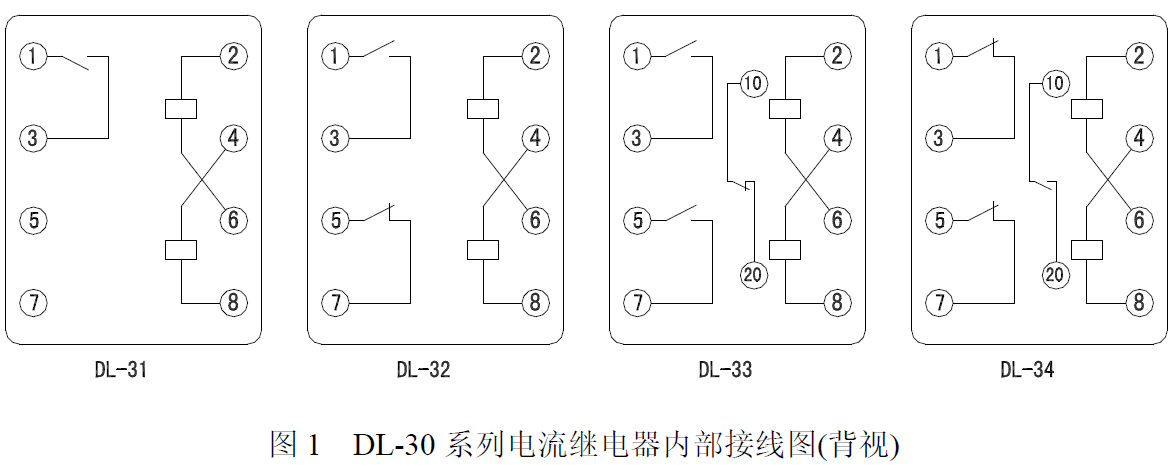

5 繼電器的內部接線圖見圖1。
6 繼電器的重量：約0.6kg。

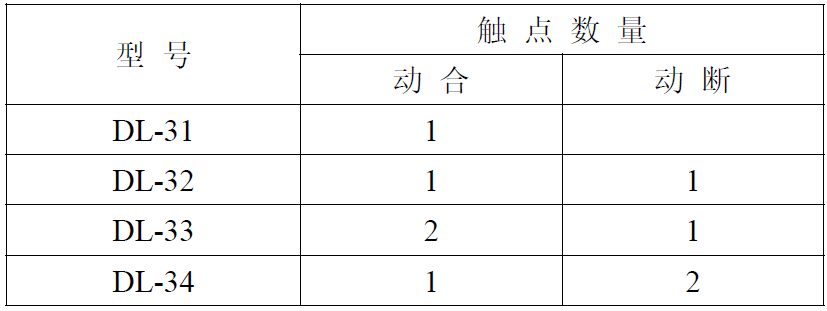

技術參數 1 觸點的數量

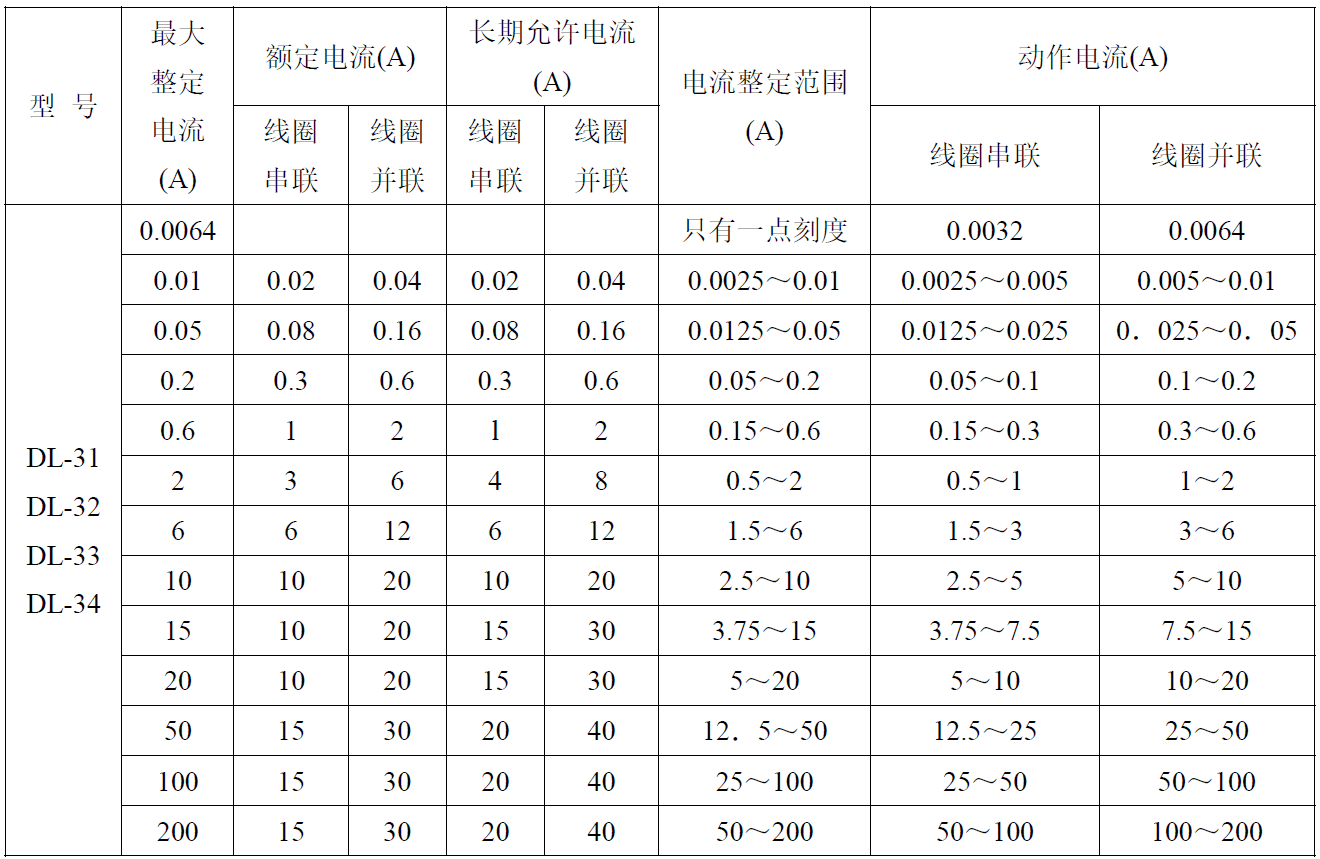

2 按整定值的范圍來分：每整定值的動作誤差不大于±6％，見表2。
3 繼電器刻度極限誤差不大于6%。
4 動作值的變差不大于6%。
5 對于DL-31、32、33、34 電流繼電器的返回系數不大于0.8，最大整定電流為200A 的不大于0.7。
6 動作時間：在1.1 倍動作值時，動作時間不大于0.12s；在2 倍動作值時間不大于0.04s。

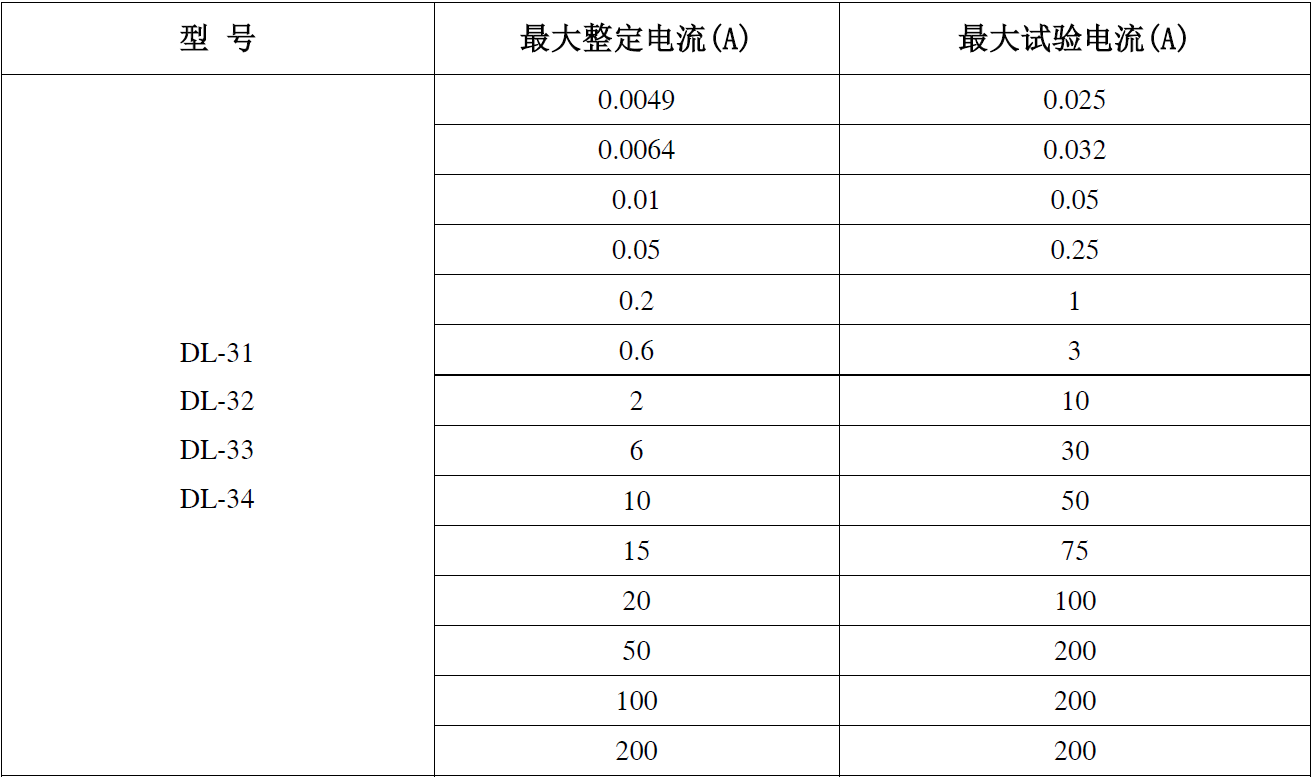

7 過電流能力：線圈串聯，從整定值均勻地上升至表3 中所列的最大電流時，繼電器不應有使得動合觸點不工作的振動。經五次后，繼電器仍能滿足本技術條件的要求。
8 過電流：繼電器當加1.75 倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
9 當無外來的碰撞和振動時,繼電器的各整定(第一點除外)位置上的工作電流為 0.6整定值時，其動斷觸點應可靠地閉合電路。
10 在動作和返回電流下:繼電器的可動系統不應當停滯在中間位置。
11 當周圍空氣的相對濕度不大于85％，繼電器的電路對外殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于300MF2。
12 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
13 觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數不大于5×10-3s)中為50W，在交流電路中為250VA。

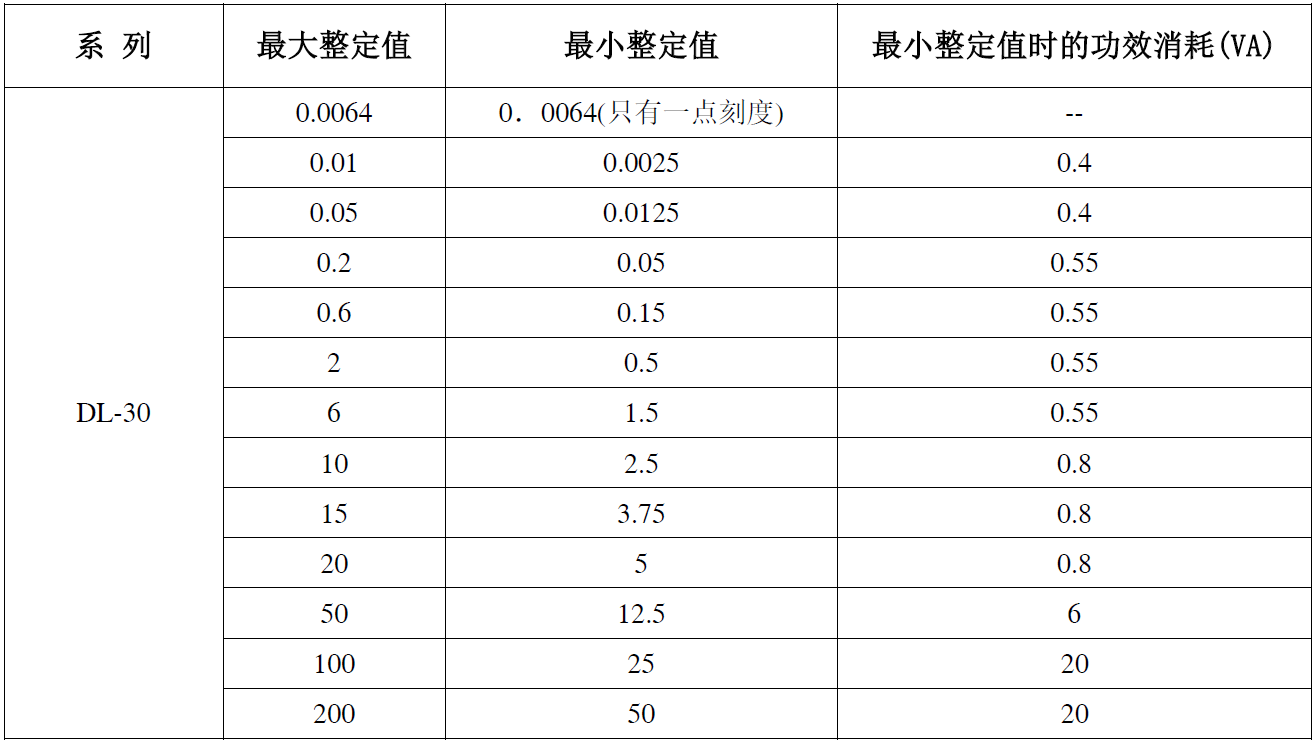

14 功率消耗：在最小整定值處，繼電器的線圈所消耗的功率不超過表4的數據。
15 當周圍介質度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線圈的溫升不大于60'K。
16 壽命：繼電器電壽命500次，機械壽命為5000次。
使用維護 繼電器使用時，需取去外殼，撥出機器。檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開．可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證：
a. 可動系統的軸向活動量在0.15-0.3mm 之間。
b. 動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
c. 具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
d. 當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。
e. 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動（公差±1mm），動、靜觸點總氣隙不小于2mm。
f. 靜觸點和限制片之間的距離應不大于0.3mm。
g. 在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，最大整定值的調整主要是改變動片和磁極間的氣隙等。
h. 不宜潤滑繼電器軸和軸承。
i. 不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。
