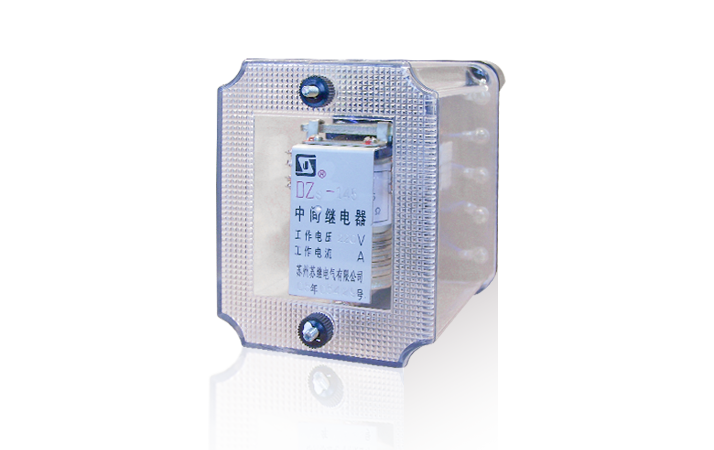

產品(型號)說明 DZB-100 系列中間繼電器（以下簡稱繼電器），作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的接點數量或接點容量。DZB-115 型為電流動作電壓保持繼電器，DZB-138 型為電壓動作電流保持繼電器，借阻尼繞組的短接DZB-138 型還能延時動作。
本系列繼電器系電磁式繼電器。繼電器的線圈裝在導磁體的鐵芯上，它由工作繞組和保持繞組構成：DZB-115 型，有一個工作繞組（電流繞組）和一個保持繞組（電壓繞組)，DZB-138型，有一個工作繞組（電壓繞組），兩個保持繞組（電流繞組）和一個阻尼繞組（端子7-8）

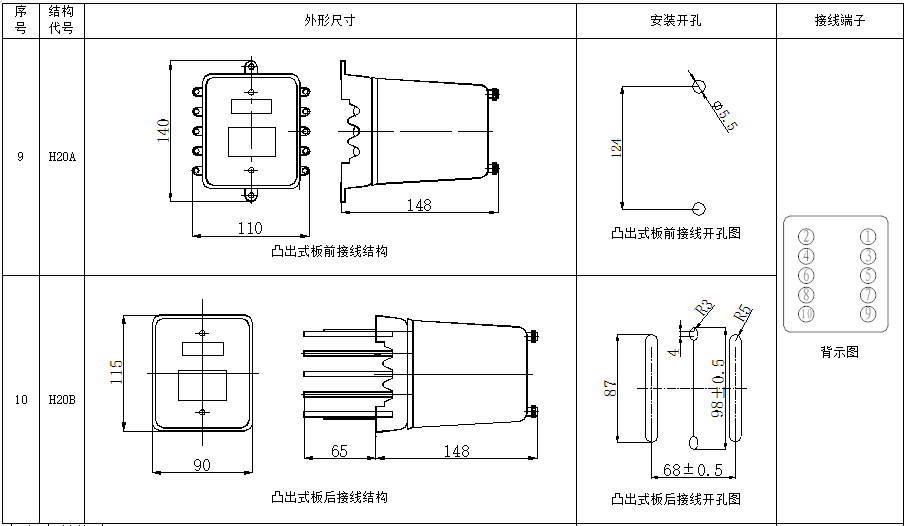

應用安裝 外形及安裝開孔尺寸見《附錄》H20A、H20B。

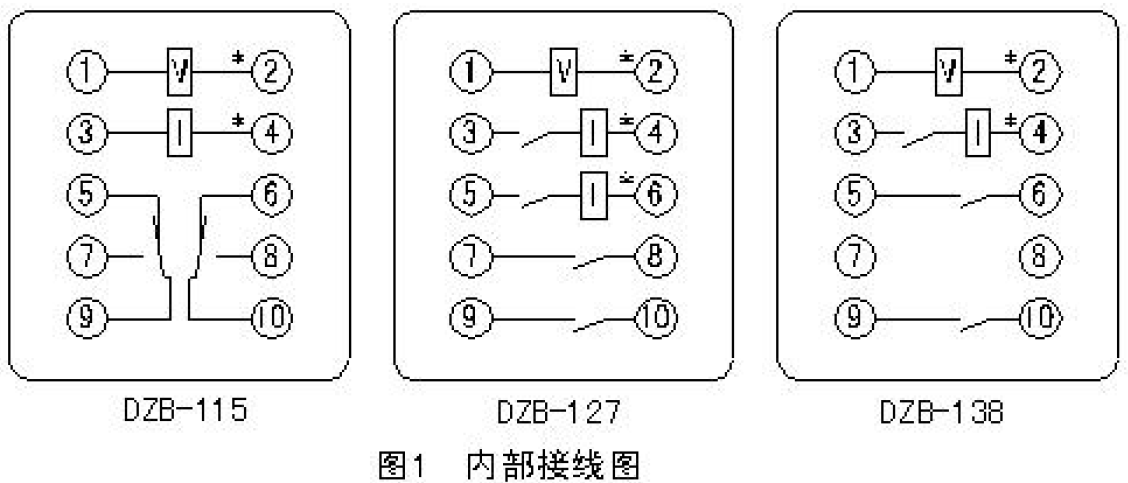

繼電器可以前面接線，也可以后面接線，其內部接線示于圖1。

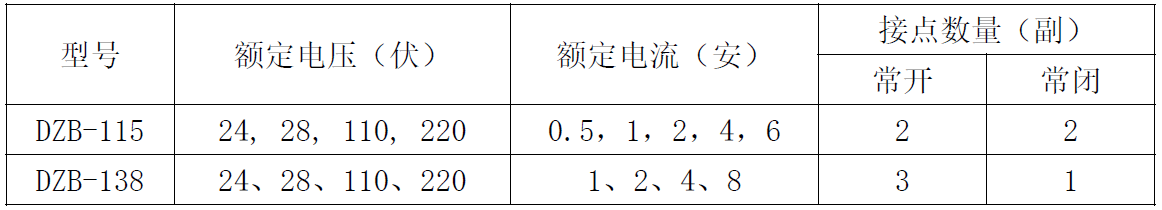

技術參數 1 繼電器按照額定數據接點形式的分類：
2 動作值：
(1)DZB-ll5 型不大于80％額定電流；
(2)DZB-138 型30％-70％額定電壓。
3 返回值：
(1)DZB-115 型不小于2％額定電流；
(2)DZB-138 型不小于3％額定電壓。
4 保持值：
(1)DZB-115 型不小于70％額定電壓；
(2)DZB-138 型不小于65％額定電流。
5 動作時間：
(1)DZB-115 型不大于0.045 秒；
(2)DZB-138 型額定電壓下，斷開阻尼繞組不大于0.045 秒，短接阻尼繞組大于0.06 秒。
6 返回時間：
(1)DZB-115 型斷開額定電流，返回時間不大于0.02 秒；
(2)DZB-138 型斷開額定電壓時不大于0.06 秒。
7 功率消耗：
(1)DZB-115 型電壓繞組不大于4 瓦；
(2)DZB-138 型電壓繞組不大于10 瓦，電流繞組不大于4.5 瓦。
8 熱穩定性：
(1)DZB-115 型電壓繞組長期耐受110％額定電壓，溫升不超過60℃；電流繞組耐受3 倍額定電流歷時2 秒；
(2)DZB-138 型電壓繞組長期耐受110％額定電壓，溫升不超過60℃；電流繞組耐受3 倍額定電流歷時5 秒。
9 繼電器所有電路對外殼和非帶電金屬部分，以及在電氣上無聯系的各電路之間的絕緣強度，耐受交流50 赫茲，電壓2000 伏，歷時1 分鐘試驗，而無擊穿或閃絡現象。
注：(1)同一副動、靜接點之間的絕緣不試驗；
(2)各繞組間耐受交流50 赫茲，電壓500 伏，歷時1 分鐘試驗。
10 重量不超過1.1 公斤。
