產品(型號)說明 該產品采用集成電路原理構成，它克服了原來電磁型電流繼電器觸點易抖動，工作時噪音大，動作值、返回系數難調整及運輸后動作值易變等缺點，可代替DL-30、DL-20C、DL-10、DL-7 電磁型電流繼電器。它的性能優越于該類電流繼電器，不需要有專門的直流輔助電源來作為繼電器的工作電源，方便了用戶，同時又節約直流電源的維護開支。
該產品的體積小，功耗低，可靠性高，抗干擾能力強，具有良好的抗振性，并可節約大量原材料，減少工作量，大大降低了勞動強度。該產品的推廣使用具有重大的經濟效益和社會效益。

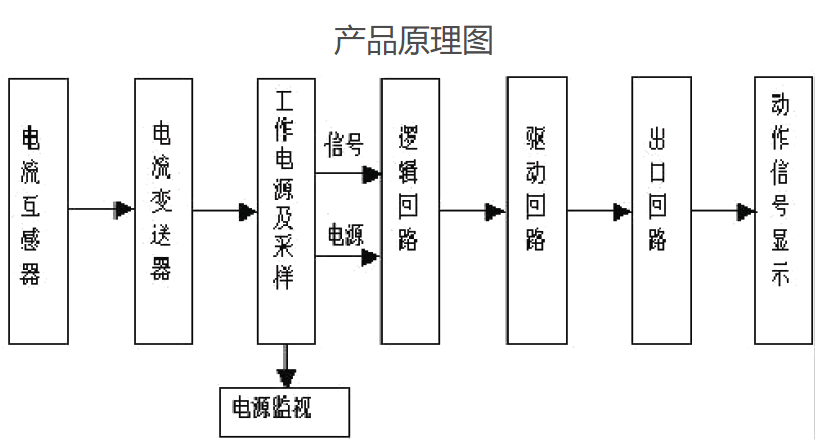

主要功能及特點
具有動作指示信號；
具有電源監視信號；
過電流動作；
采用數字式撥輪開關來整定定值。

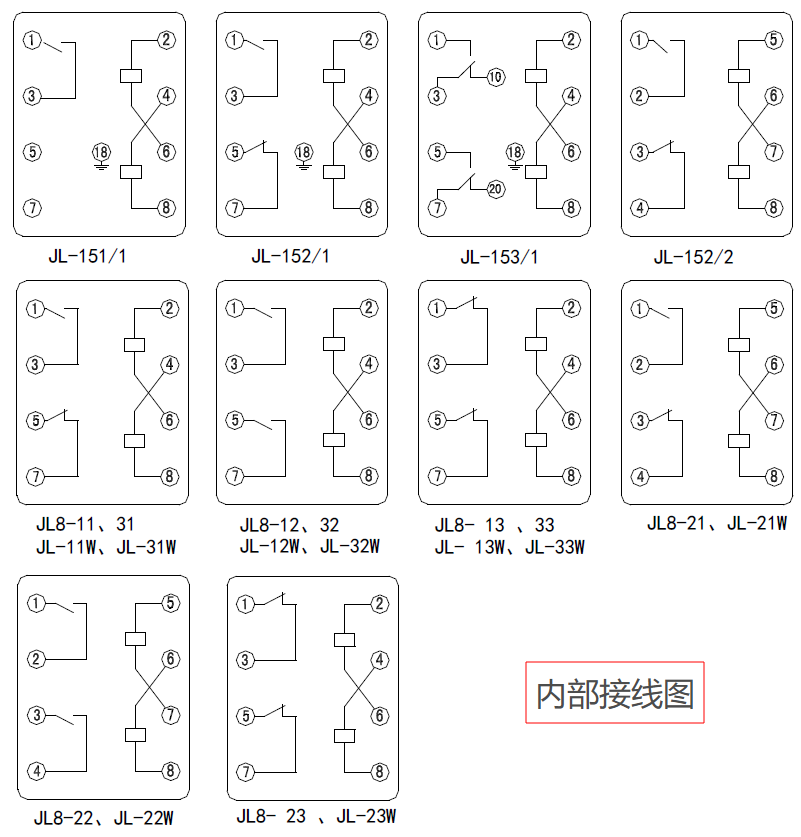

應用安裝
技術參數 1）額定參數及規格

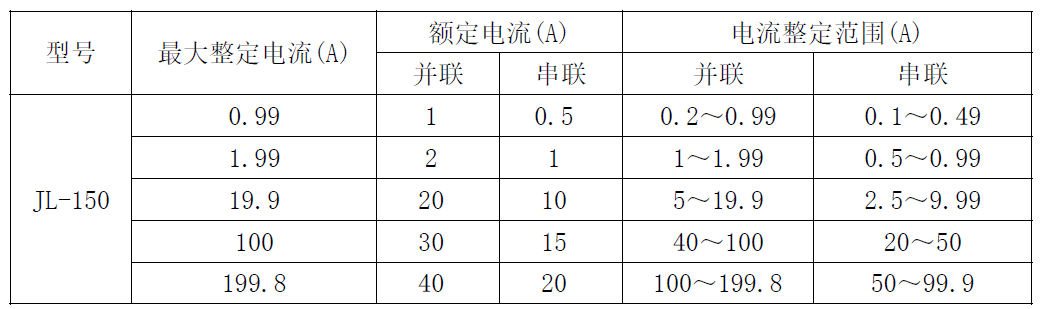

a. 額定電流(交流)：0.5A（5A）、1A（10A）、2A（15A）
b. 額定頻率；50Hz。

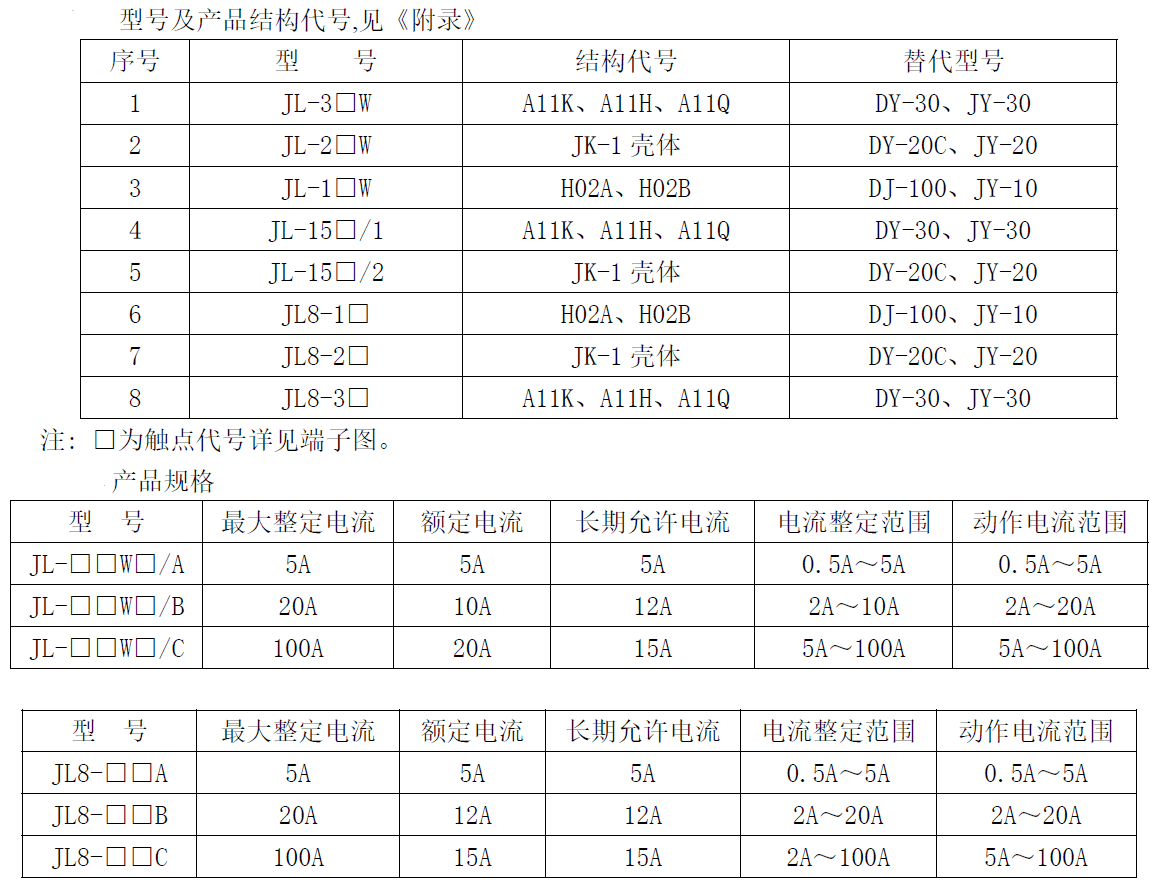

c. 型號及產品結構代號,見《附錄》
2）動作電流：在基準條件下，產品的最小動作電流應等于動作電流整定值，其平均誤差不超過±5%（用戶可根據實際需要，微調繼電器中電位器，可實現對所需要的整定點無誤差整定）；一致性誤差不超過3%。動作電流的平均誤差= ×100%
3）返回系數：產品的返回系數不小于0.9。

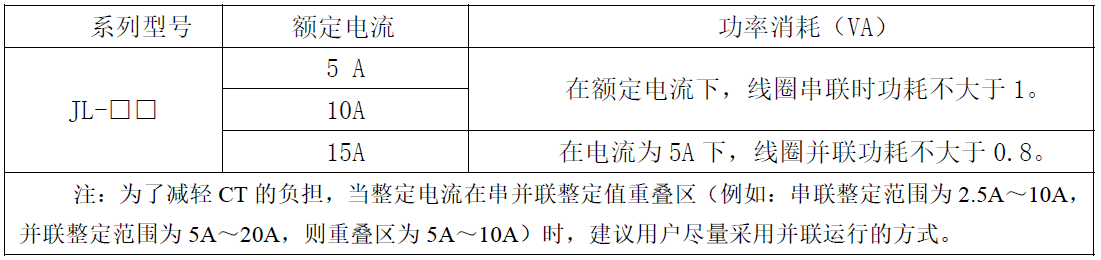

4）功率消耗
5）觸點性能
在電壓不大于250V，電流不大于2A，功率因數為0.4±0.1 的交流回路中，產品輸出觸點的斷開容量為150VA。
在電壓不大于250V，電流不大于2A，時間常數為5ms±0.75ms 的直流有感負荷中電路中，產品輸出觸點的斷開容量為30W。輸出觸點電路在上述規定的負荷條件下，產品應可靠動作與返回5×104 次。
6）抗干擾性能
a. 產品應能承受GB/T 14598.13-1998 規定的頻率為1MHz 及100kHz 衰減震蕩波（第一個半波電壓幅值共模為2.5kV，差模為1.0kv）（專用收發信機通道差模為2.5kv）脈沖群干擾試驗。
b. 產品應能承受GB/T 14598.14-1998 中規定的嚴酷等級為III 級的靜電放電干擾試驗（當打開殼罩時，嚴酷等級應降低一級）。
c. 產品應能承受GB/T 14598.9-1995 第4 章規定嚴酷等級為III 級的輻射電磁場干擾試驗。
d. 產品應能承受GB/T 14598.10-1997 第4 章規定的嚴酷等級為III 級的快速瞬變干擾試驗。
7）機械壽命：產品的輸出觸點不接負荷，應能可靠地動作和返回105 次。
8）動作時間：產品的動作時間在1.1 倍實測動作值（10 次動作的平均值）時，動作時間不大于80ms，在2 倍實測動作值時，動作時間不大于40ms，當復查動作時間時，允許測量5 次。
9）絕緣性能
產品下列部位應進行絕緣性能測試：
a. 各導電電路分別與地之間；
b. 無電氣聯系的各電路之間。
c. 絕緣電阻：對3.9.1 所列部位，用開路電壓為500V 的測試儀器測定，其絕緣電阻不小于300 MΩ。
d. 介質強度：對3.9.1 所列部位，能承受頻率為50Hz 的交流檢驗電壓2kV（有效值），歷時1min 的檢驗，無閃絡或擊穿現象。
10）機械性能
工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應試驗。
運輸條件：能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久和碰撞試驗。
11）環境條件
a) 環境溫度
長期工作溫度： －10℃～+50℃，24h 內平均溫度不高于25℃；環境溫度極端范圍的極限值為－25℃和+70℃，在該極限值下不施加激勵量，產品不出現不可逆變化，溫度恢復后，產品能正常工作；
b) 濕度：最濕月的平均最大相對濕度為90%，同時該月的月平均溫度為25℃，且表面無凝露。最高溫度為+40℃，平均最大相對濕度不超過50%；
c) 大氣壓力：80 kPa～110kPa。
