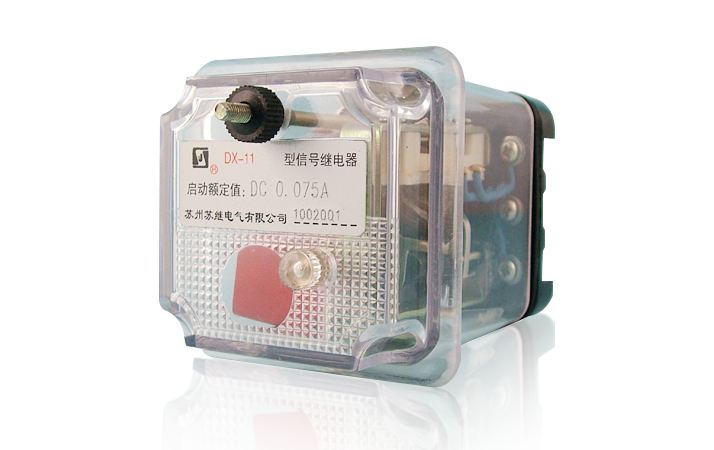

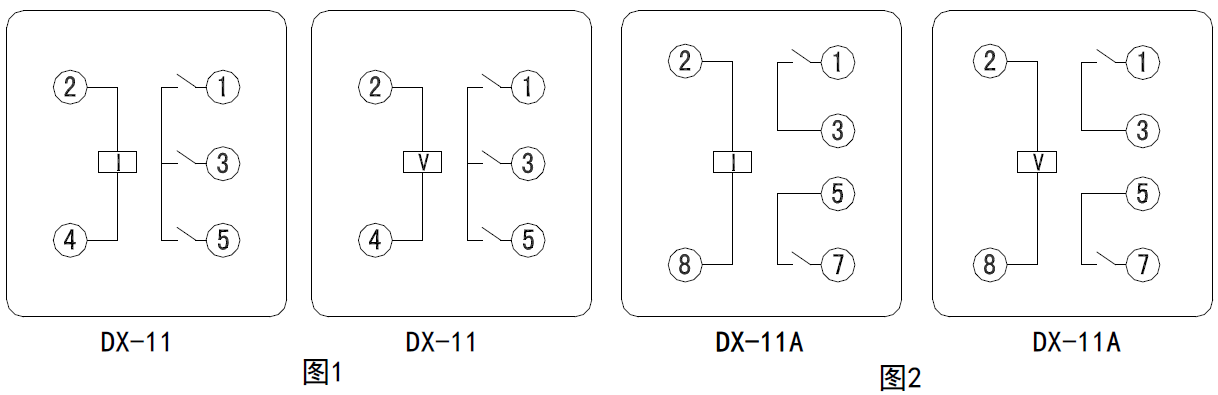

結構原理 該繼電器為電磁式拍合型繼電器，它具有電磁鐵和帶公共點的三付動合觸點及一個信號牌。繼電器內部接線圖如圖1、如圖2 所示。
DX-11 型、DX-11A 繼電器可以前面接線或后面接線，并且應安裝在垂直面板上。
DX-11（A）Q 型繼電器外形及安裝方式改為嵌入式板后接線。
外形及安裝尺寸見《附錄》H01A、H10A、H11A。

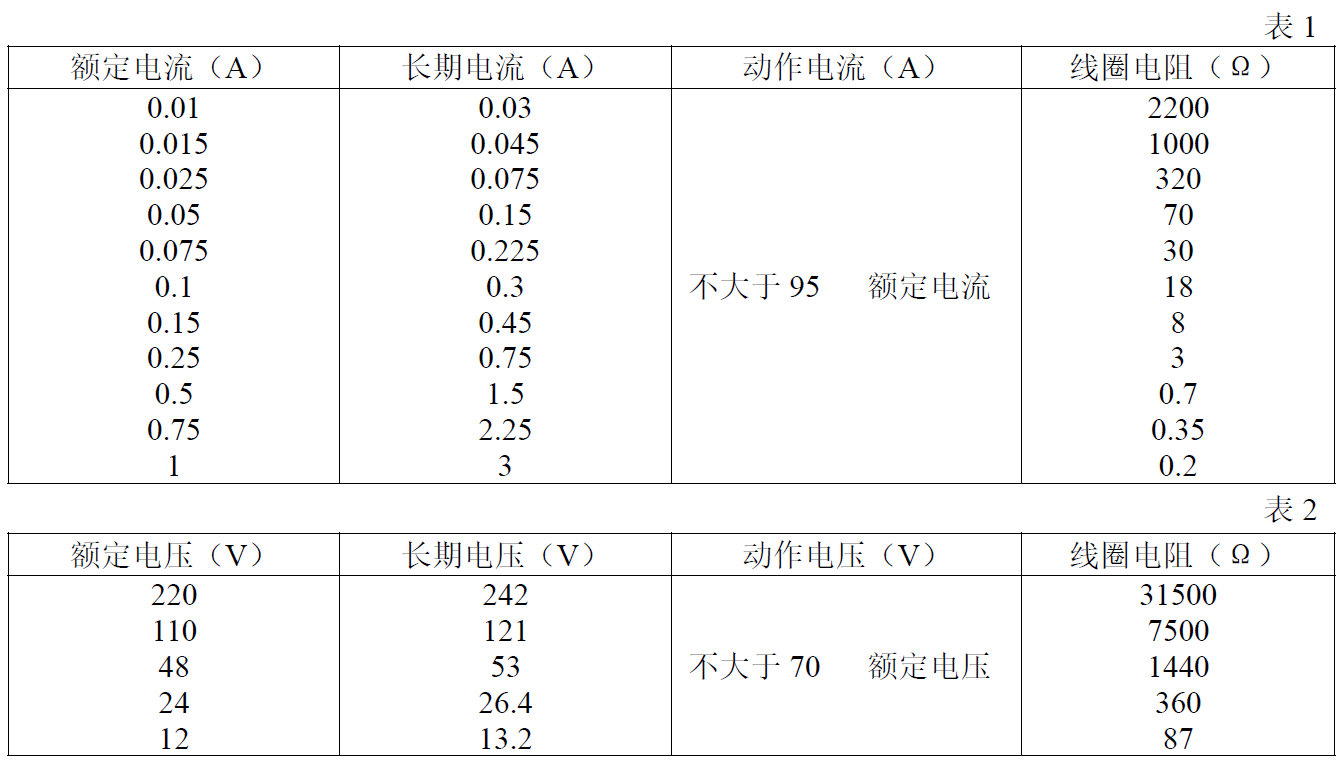

技術參數 1 繼電器的額定數據列于表1（用于電流型繼電器）和表2（用于電壓型繼電器）中。
2 電流型繼電器功率消耗約0.3W，而電壓型繼電器線圈電路功率消耗約2W。
3 在繼電器瞬時返回的條件下，當電壓在250V 以下及電流在2A 以下時，觸點的斷開容量在具有電感負荷的直流電路中為50W，在交流電路中為250VA。
4 繼電器的電路對外殼的介質強度應耐受交流50Hz，電壓2kV 歷時1min 試驗。
5 繼電器重量約0.5kg。
