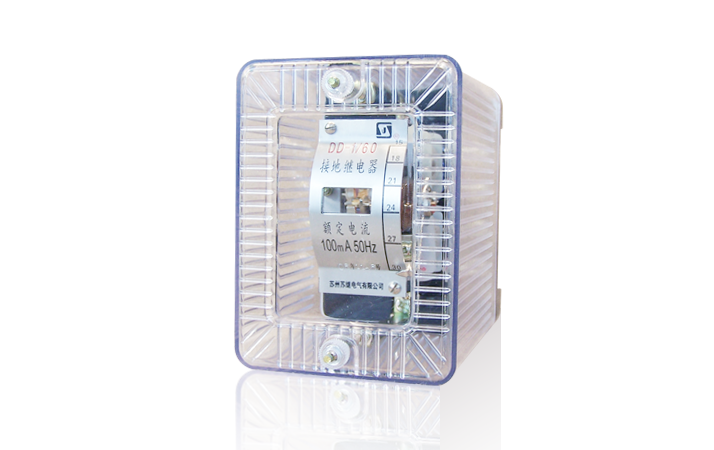

產品(型號)說明 該繼電器是將DT-1 型接地繼電器裝入這種透明殼體中，透過殼罩可以清楚的觀察繼電器的動作情況。它的動作原理和技術數據相同。
該繼電器為瞬時動作的電磁式過電流繼電器。繼電器的導磁體是由硅鋼片迭裝而成，上面裝有二個線圈是屬于電磁型繼電器工作原理。
由于繼電器用于接地小電流系統中的接地保護，要求有較高的靈敏度，因此除了采用反作用力矩較小的游絲以外，在二個線圈中均增加補償繞組，它們串聯后，經電容器(C＝0.47μF)而構成閉合回路，用于補償磁化線圈的電抗，使在導磁體中產生同樣磁通所需之功率減少，提高繼電器的靈敏度，減低損耗。
繼電器通過改變端子接線可以串聯或并聯使用，它具有一個動合觸點。

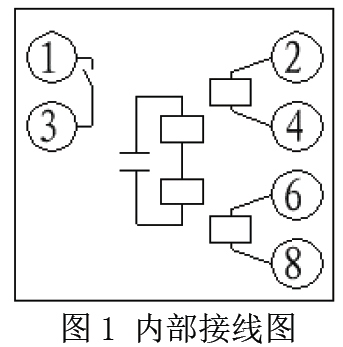

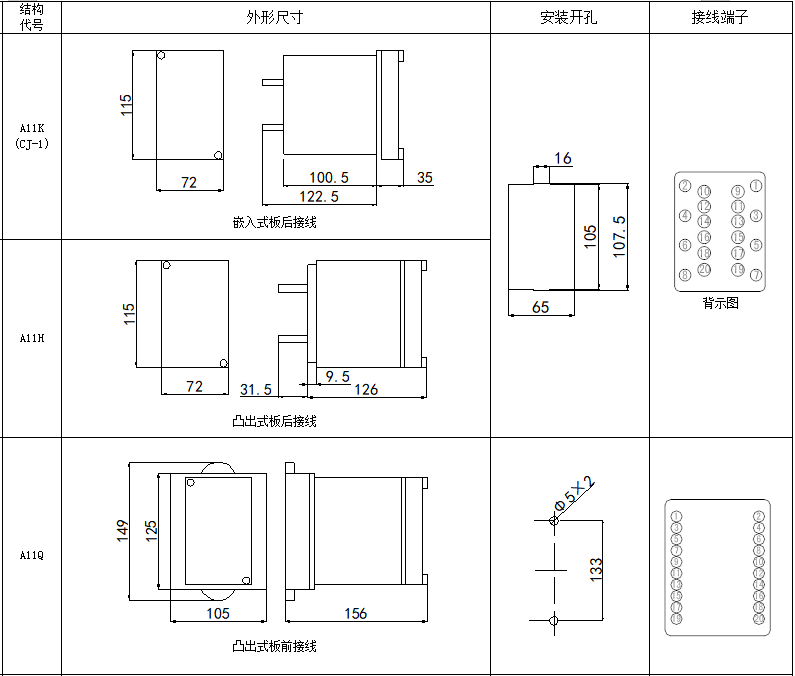

應用安裝 繼電器內部接線見圖1，外形及安裝尺寸見《附錄》H02A、H02B。
檢查項目和要求
1 檢查殼罩及內部機芯有無在運輸中的損壞現象。
2 應注意機械部分檢查，銜鐵不能與兩邊鐵芯相碰，更不能卡死，觸點間隙不小于2mm,接觸要有超行程等
3 動作值誤差和變差不大于±6%。
4 返回系數小于0.5。
5 繼電器的試驗接線可按照DD-11 型或DD-1 型接地繼電器。

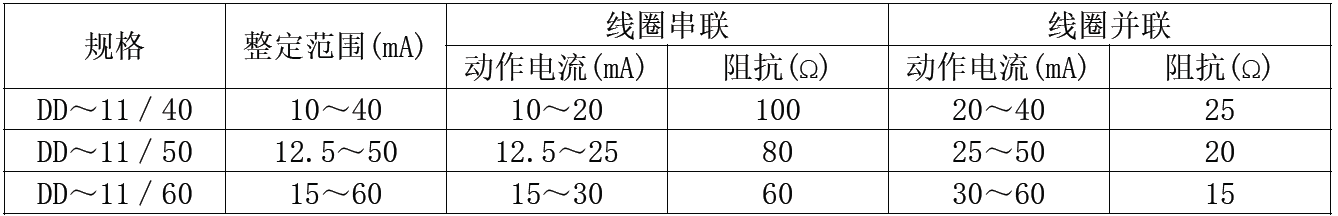

技術參數 1 繼電器動作電流的整定范圍和線圈阻抗值見下表。
2 各種規格繼電器，在線圈串聯或并聯時，其阻抗角度為+35°
3 額定電流為50Hz、100mA。
4 繼電器各整定值誤差和動作值變差不超過±6%。
5 返回系數不小于0.5。
6 在最小整定電流時，繼電器的功耗不大于0.015VA。
7 在1.2 倍整定電流時，動作時間不大于0.3s。在3 倍整定電流時，動作時間不大于0.1s。
8 當電壓不大于250V，電流不大于0.5A 時，繼電器觸點斷開容量在直流有感負荷電路中(時間常數為5±0.75ms)為20W，在交流回路中為100VA
