產品(型號)說明
繼電器工作條件：
A．環境溫度為：-10~+50℃；
B．大氣壓力：80~110Kpa；
C．空氣相對濕度：50％-90％；
D. 工作位置垂直安裝；
E．應有風雷雨砂防護設備，及無腐蝕性氣體，無爆炸性氣體的環境中；
F．無強烈的沖擊振動。
原理說明

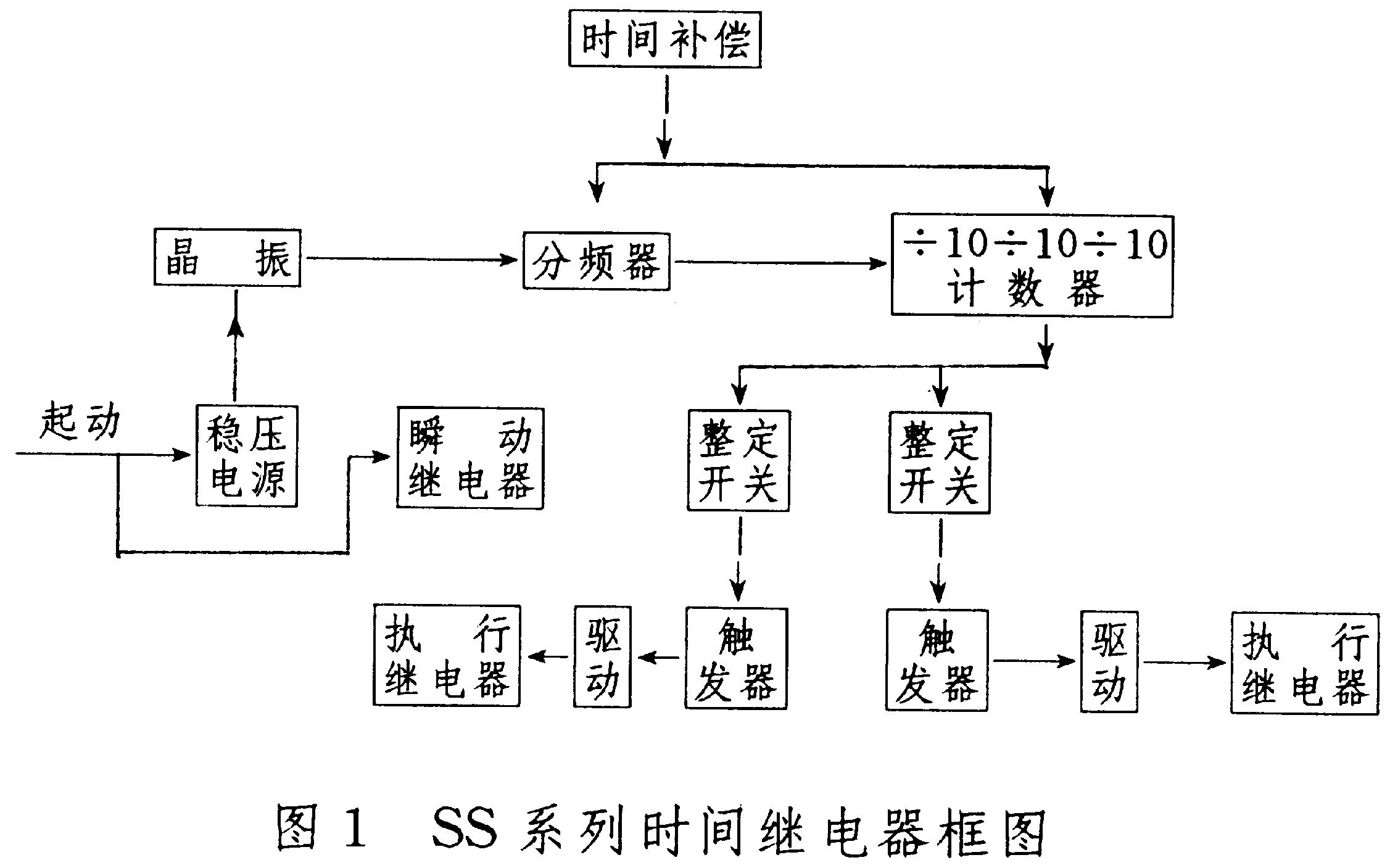

繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，繼電器由晶體振蕩器、分頻器和三級脈沖計數器組成，通過一組或兩組三位十進制開關整定延時值。
繼電器平時不帶電（無需輔助電源)，一旦施加額定電壓后，繼電器內部瞬動繼電器動作，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作，由于雙延時繼電器有二組獨立整定延時值開關，并各自驅動兩個執行繼電器，所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器終止和滑動觸點使用。但滑動觸點閉合后，其閉合狀態一直保持到繼電器失電返回為止。如果用戶要求滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。
繼電器結構

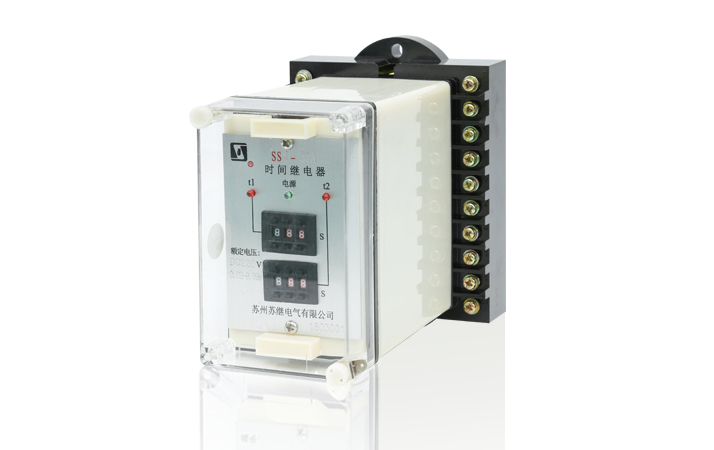

繼電器采用標準殼體結構，機芯有插入式，固定式兩種，外殼按使用要求有嵌入式，凸出式，接線方式有前接線及后接線，繼電器的外殼為黑色膠木和透明有機玻璃做成，可以清楚的觀察到繼電器的整定值以及動作指示。
SS-30型時間繼電器的設計獨特，殼體的引腳端子與DS-30時間繼電器引腳端子排列完全相同，并且該繼電器的性能可覆蓋DS-30時間繼電器整個系列，可直接互換。
應用安裝 1）SSJ 系列繼電器可長期工作在1.1 倍額定電壓下。

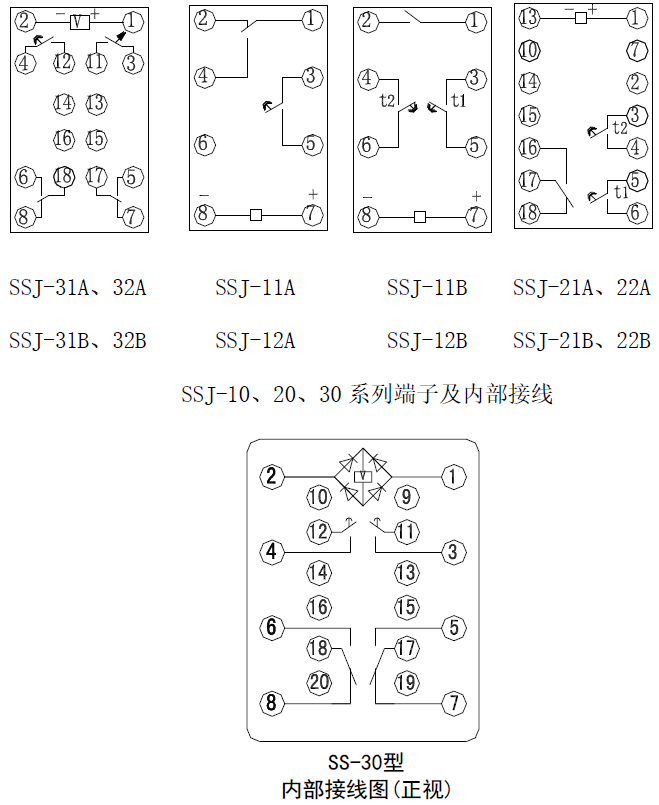

2）繼電器內部接線圖及端子號
3）結構、端子及開孔尺寸見《附錄》
4）整定方法與使用
繼電器有兩組獨立的整定延時開關，均用三位數字整定。繼電器有一只量程開關進行倍乘整定，其延時為：T=X.XX×1s(2s)。
當電源加于相應的端子時，瞬動繼電器動作，瞬動觸點閉合，同時延時繼電器開始延時,延時終了，延時動合觸點閉合，并一直保持在此狀態下直到失去電源，繼電器返回。
5）SSJ 系列均為長期工作制，需接外附電阻R 的繼電器，按接線圖安裝在底座背面。
6）本系列時間繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值須使繼電器脫離電源。

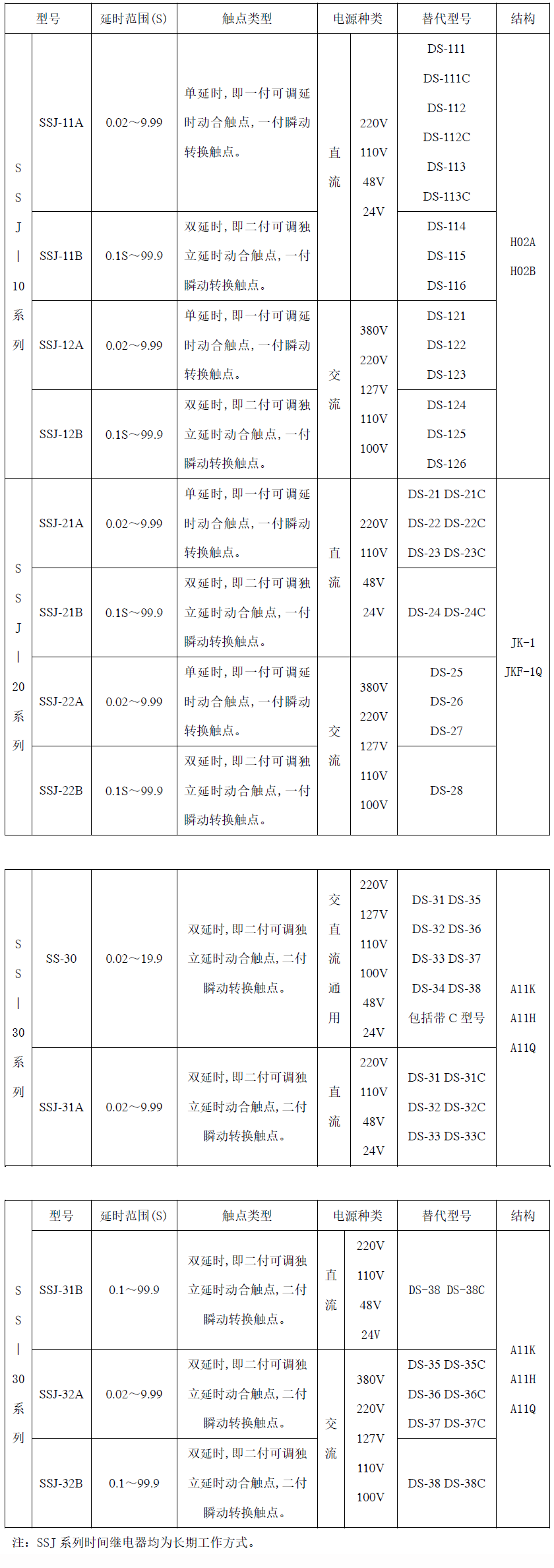

技術參數
a. 繼電器整定誤差(平均誤差)：不大于18ms
b. 繼電器延時一致性： 不大于5ms
c. 繼電器內部固有時間： 不大于20ms
d. 繼電器返回時間： 約30ms
e. 繼電器的觸點容量應能斷開電壓不大于250V，時間常數為5土0.75ms的直流有感負載電路和電壓不大于250V的交流電路（COSφ為0.4土0.1）。
