產品說明 JY-3/1G 型電壓監測繼電器是為直流電源裝置設計的監視電壓繼電器,產品可以監測一路直流母線電壓的狀態,當母線的電壓高于或者低于整定值時,繼電器給出不同的指示信號，當電壓大于整定值時，繼電器動作，監測紅燈滅。當電壓低于整定值時，繼電器不動作，紅燈亮。

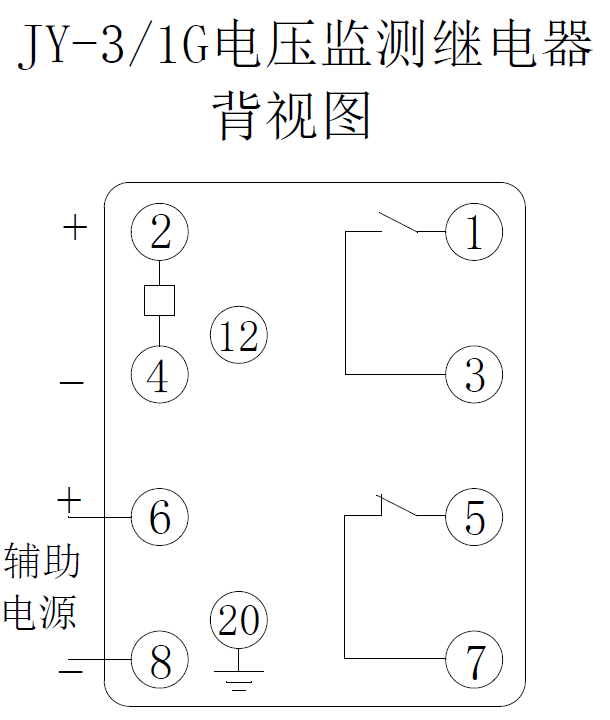

具體的整定值等于撥碼開關的數值乘以系數,產品的端子定義如下圖所示：
需要監測的直流電壓加于端子2(正)、4(負)之間:輔助電源:直流220V 加于端子6、8之間，輔助電源交直流通用。
當端子2、4 上的電壓低于整定值時,繼電器不動作,紅燈亮，觸點保持上圖所示狀態。
當端子2、4 上的電壓高于整定值時,繼電器出口動作,觸點的狀態發生改變,常開觸點接通，紅燈滅。
技術參數 產品滿足如下的技術要求
1.動作電壓
產品的最小動作電壓應等于動作電壓整定值,其平均誤差不超過±5%,一致性不大于整定值的5%。
動作電壓平均誤差=(五次測量平均值-整定值)/整定值×100%。
2.返回系數
產品在任一整定點的返回電壓與動作電壓之比不小于0.9。
3.動作時間
在施加1.1 倍動作值的條件下,產品的動作時間不大于50ms。
4.其余技術條件滿足通用繼電器的要求。
資料下載
| 文件名 | 產品類型 | 下載 |
|---|---|---|
| JY-3/1G電壓監測繼電器 PDF文檔 | 產品手冊 | 文檔下載 |
