產品(型號)說明
產品優勢 ○ 該產品采用集成電路原理構成，它克服了原來電磁型電壓繼電器觸點易抖動，工作時噪音大，動作值、返回值難調整及運輸后動作值易變等缺點，它不需輔助電源，可代替DY-30、DY-20C、DY-50、DJ-100 電磁型電壓繼電器。它的性能優于JY-30 系列電壓繼電器，不需要有專門的直流回路來作為繼電器的工作電源，方便了用戶，抗干擾能力增強。
○ 該產品的體積小，功耗低，可靠性高，抗干擾能力強，具有良好的抗震性，并可節約大量原材料，減少工作量，大大降低了勞動強度。該產品的推廣使用具有重大的經濟效益和社會效益。
應用安裝 產品在下列條件能可靠工作
a) 環境溫度：-10℃～50℃，24h 日平均溫度不高于35℃；
b) 大氣壓力：80kPa～110kＰa；
c) 最濕月的月平均最大相對濕度90%，同時該月的月平均最低溫度25℃,最高溫度為40℃時，平均最大相對濕度不超過50%。
d) 使用地點具有防御風、雨、雪、沙等設施，無腐蝕性氣體和無爆炸性氣體的存在；
e) 使用地點出現的振動響應量和沖擊響應量應不超過JB/T9568-2000《電力系統繼電器、保護及自動裝置通用技術條件》中規定的I 級嚴酷等級。
技術參數 額定參數及規格
交流電壓：100V、200V；
額定頻率；50Hz

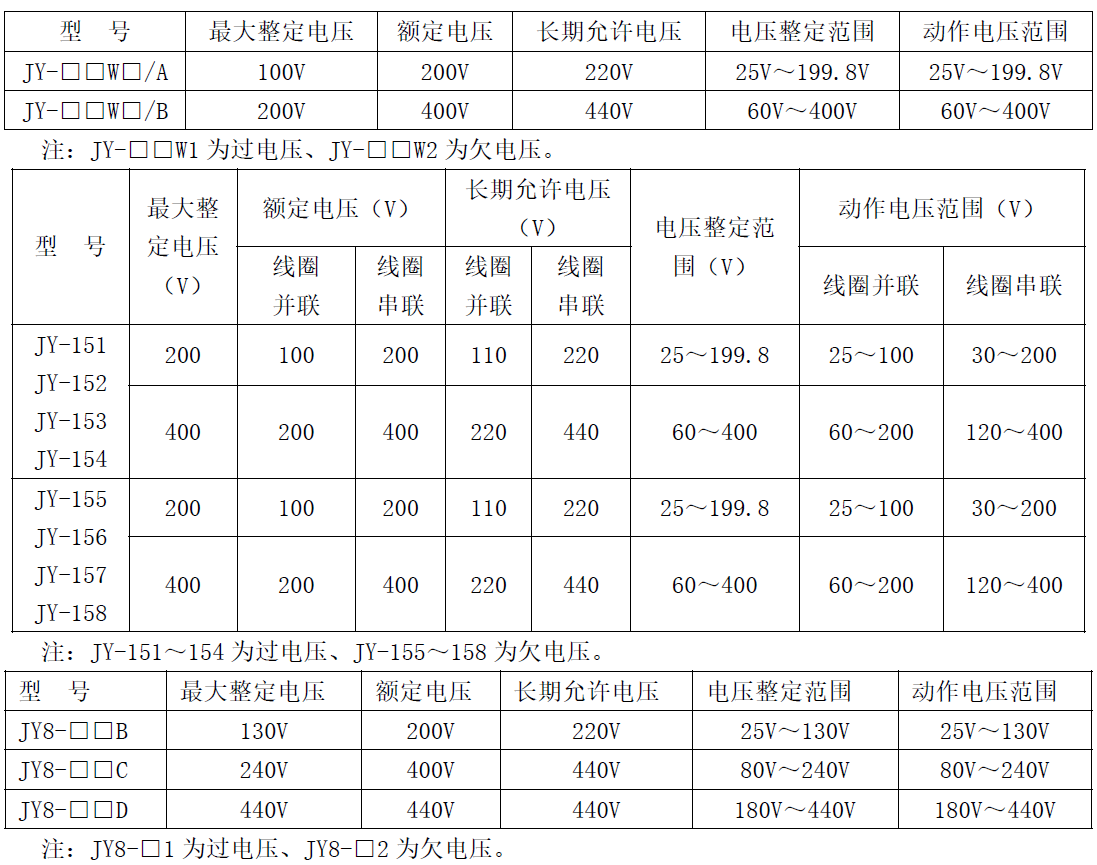

產品的規格：
動作電壓
在基準條件下，產品的最小動作電壓應等于動作電壓整定值，其平均誤差不超過±5%，一致性不超過整定值的3%。動作電壓的平均誤差= ×100%
返回系數
過電壓繼電器的返回系數不小于0.9。
欠電壓繼電器的返回系數不大于1.2。
功率消耗
產品的交流回路的功率消耗不超過3VA（額定電壓下）。
觸點性能
在電壓不大于250V，電流不大于2A，功率因數為0.4±0.1 的交流回路中，產品輸出觸點的斷開容量為150VA。
在電壓不大于250V，電流不大于2A，時間常數為5ms±0.75ms 的直流有感負荷中電路中，產品輸出觸點的斷開容量為30W。輸出觸點電路在上述規定的負荷條件下，產品應可靠動作與返回5×104 次。
抗干擾性能
產品應能承受GB/T 14598.13-1998 規定的頻率為1MHz 及100kHz 衰減震蕩波（第一個半波電壓幅值共模為2.5kV，差模為1.0kv）（專用收發信機通道差模為2.5kv）脈沖群干擾試驗。
產品應能承受GB/T 14598.14-1998 中規定的嚴酷等級為Ⅲ級的靜電放電干擾試驗（當打開殼罩時，嚴酷等級應降低一級）。
產品應能承受GB/T 14598.9-1995 第4 章規定嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。
產品應能承受GB/T 14598.10-1997 第4 章規定的嚴酷等級為Ⅲ級的快速瞬變干擾試驗。
動作時間
產品的動作時間在1.1 倍實測動作值（10 次動作的平均值）時，動作時間不大于80ms，在2 倍實測動作值時，動作時間不大于40ms，當復查動作時間時，允許測量5 次。欠電壓繼電器在0.5 倍實測動作值時，動作時間不大于80ms，當復查動作時間時允許測量5 次。

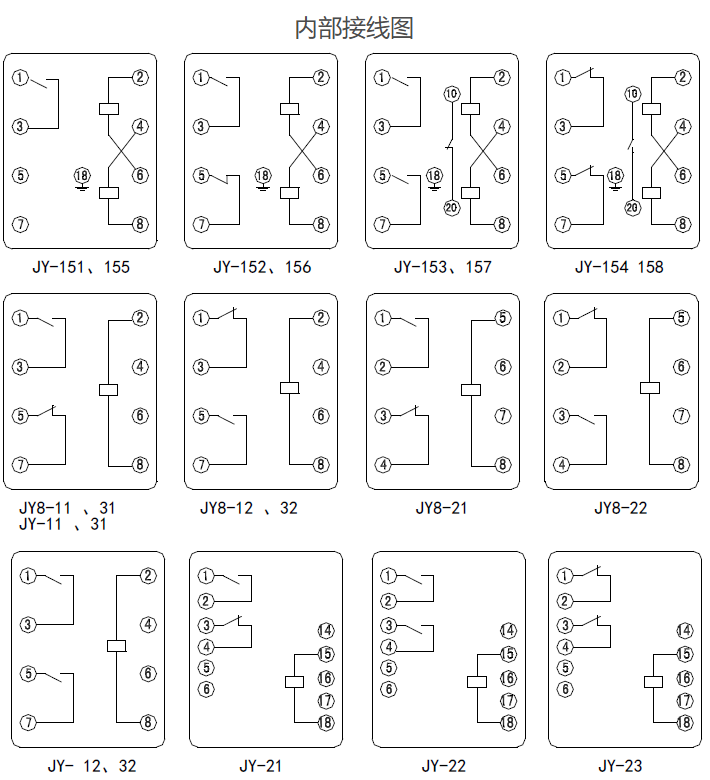

結構、端子及開孔尺寸見資料下載中的《附錄》
