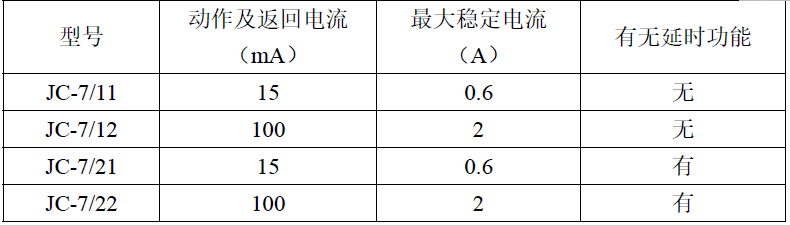

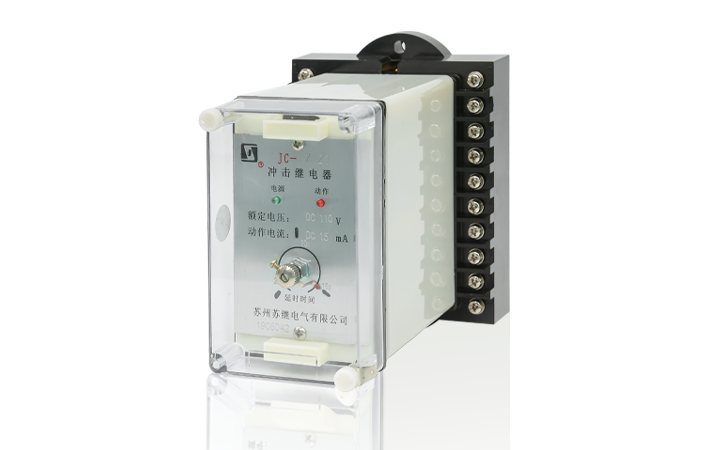

產品說明 1）繼電器的功能見表
2）JC-7/11、JC-7/12 為普通沖擊繼電器。其功能為：
a.電流突增動作；
b.電流突減返回；
c.手動復歸。
3） JC-7/21、JC-7/22 在具有JC-7/11、JC-7/12 功能的基礎上，還增加了延時功能，即：將端子⑥、⑧短接可實現動作后延時自動復歸；將端子④、⑥短接可實現繼電器延時動作，延時過程中若信號已消失繼電器將結束延時，不再動作。
產品優勢 ○ 繼電器的主要特點是：抗紋波干擾能力強，燈絲的冷態電阻與熱態電阻差引起的電流突減不會使繼電器誤返回。
應用安裝 原理

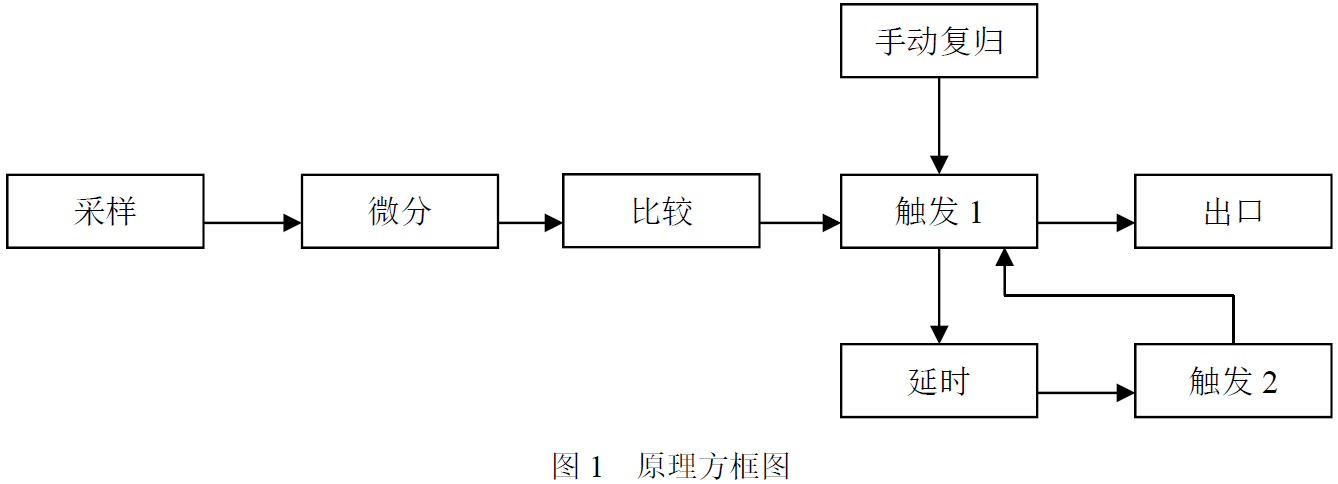

繼電器的原理方框圖見圖1，原理圖見圖5。
當流過采樣回路的直流電流突然增加時，采樣微分回路將這一信號轉變?yōu)橐徽募饷}沖，與基準電位比較，條件滿足時，比較器發出一正的方脈沖，觸發器翻轉并保持，出口繼電器動作。
當流過采樣回路的直流電流突然減小時，采樣微分回路將這一信號轉變?yōu)橐回?fù)的尖脈沖與基準電位比較，條件滿足時，比較回路發出一負的方脈沖，觸發器翻轉并保持，出口繼電器返回。
繼電器的延時自動復歸功能是：當觸發器翻轉，出口繼電器動作后，延時回路開始延時，到預定時間后，向觸發器發出一復歸信號，繼電器返回。
繼電器的延時動作功能：當?shù)谝患?jí)觸發器翻轉后，延時回路開始延時，到達預定時間后向第二級觸發器發出一動作脈沖，出口繼電器動作。

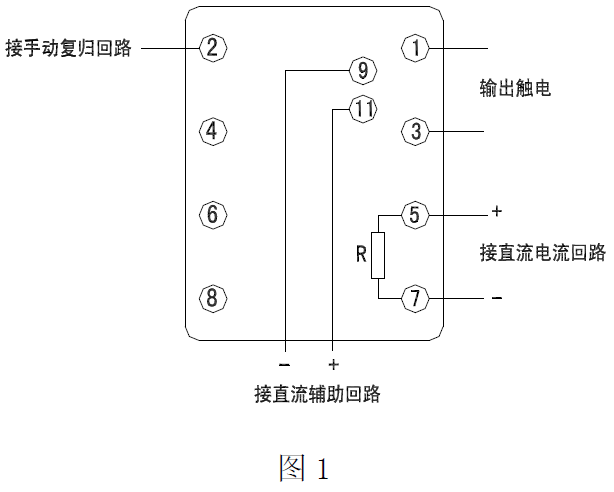

繼電器的端子接線圖
用戶安裝調試

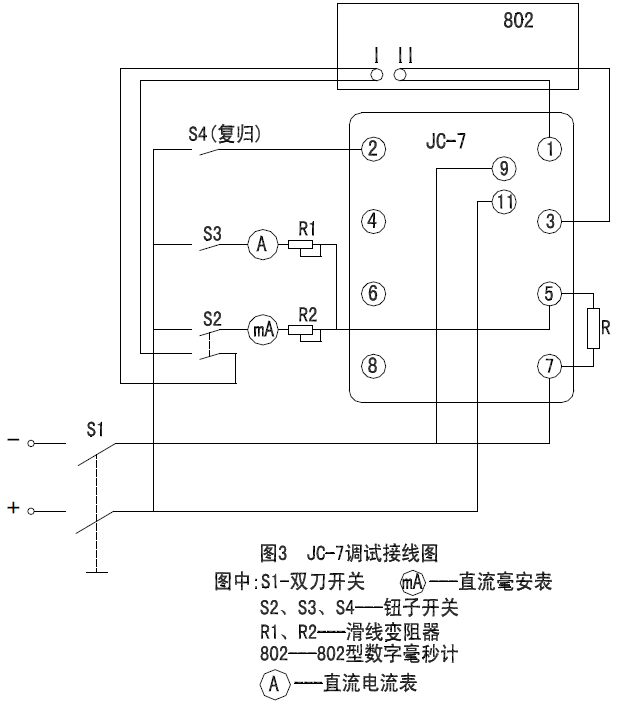

1）用戶調試：用戶在調試時，按圖3 接線。
調試步驟如下：
a. 沖擊動作與返回電流
合S1、S2，調R2 使毫安表的讀數為繼電器的沖擊動作電流，拉合S2 五次，繼電器應能可靠動作及返回。
b. 最大熱穩定電流
合S3，調R1 使安培表的讀數為繼電器的最大穩定電流，拉合S2 五次，繼電器應能可靠動作及返回，打開S3。
2）用戶安裝

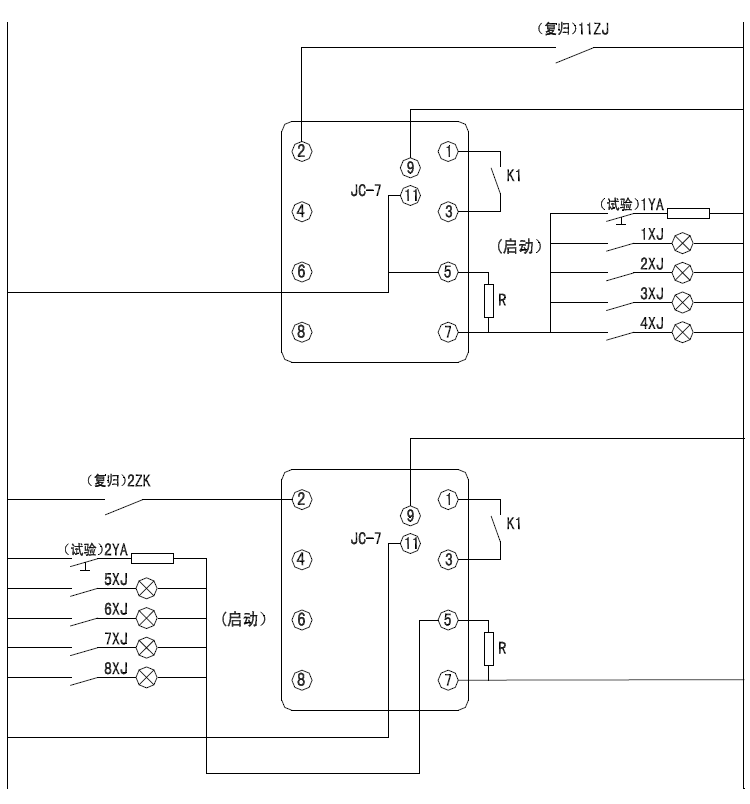

用戶在安裝時，按圖4 接線。
技術參數 1.1 額定直流電流：220、110、48V。
1.2 動作及返回電流見表1。
1.3 最大長期穩定電流見表。
1.4 延時時間：2-10s，連續可調。
1.5 動作可靠性
a. 對動作電流為0.1A 的繼電器，同時閉合20 路白熾燈負載（總電流約2A），繼電器應能可靠動作并保持。b. 當直流電源紋波達10%，且穩定電流為繼電器的最大穩定電流時，接通或斷開繼電器的動作電流，繼電器仍應可靠動作及返回。
1.6 觸點容量
在電壓不大于250V，電流不大于2A，時間常數為5±0.75ms 的直流有感負荷回路中，繼電器的斷開容量為50W。在此負荷下，繼電器能可靠動作及返回5000 次。
1.7 機械壽命
觸點不加負載時，繼電器應能可靠動作及返回104 次。
1.8 絕緣性能
1.8.1 絕緣電阻：繼電器各帶電電路對外露非帶電金屬零件之間，用開路電壓為500V 的測試儀器測定其絕緣電阻不小于300MΩ。
1.8.2 介質強度：繼電器各帶電電路對外露非帶電金屬零件之間，應能承受頻率為50Hz 的交流檢驗電壓2KV，歷時1min 的檢驗。
1.8.3 沖擊電壓：繼電器各帶電電路對外露非帶電金屬零件之間，應能承受標準雷電波的短時沖擊電壓檢驗，檢驗電壓峰值為5KV。
1.9 機械性能
a. 工作條件：能承受嚴酷等級為1 級的振動響應、沖擊響應檢驗。
b. 運輸條件：能承受嚴酷等級為1 級的振動耐久、沖擊耐久、碰撞檢驗。
1.10 環境條件
a. 環境溫度
工作：-10~+50℃；24h 內平均溫度不高于35℃；
貯運：-25~+70℃；在極限值下不施加激勵量，繼電器不出現不可逆變化，溫度恢復后繼電器應能正常工作。
b. 相對濕度：最濕月的平均最大相對濕度為90%，同時該月的月平均溫度為25℃，且表面無凝露，最高溫度為+40℃，平均最大相對濕度不超過50%。
c.大氣壓力：80~110kPa (海拔高度相當于2km 以下)。
結構

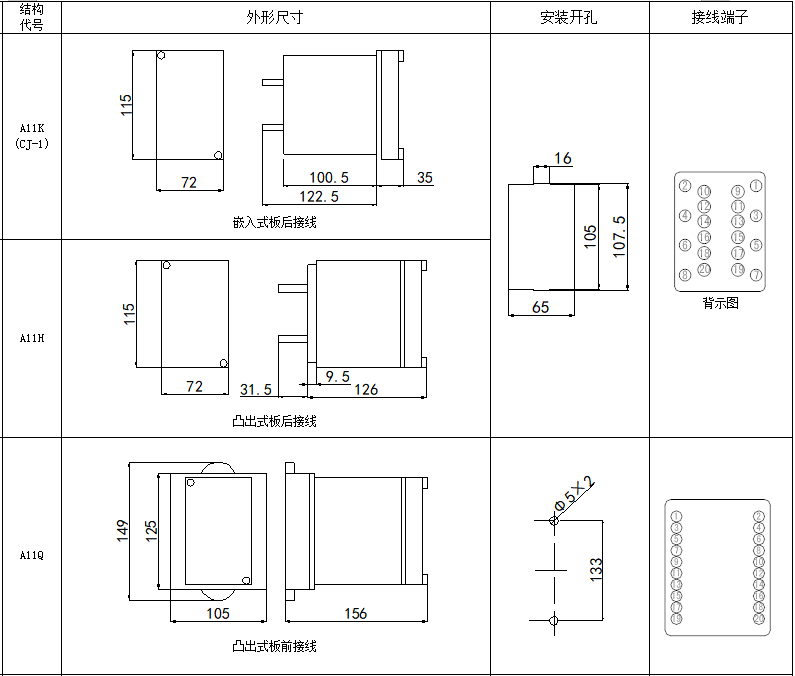

采用標準的A11 殼體，插拔式結構，便于更換和維修。結構代號為A11K，A11H，A11Q 外形尺寸及安裝開孔尺寸見《附錄》。
