單相防雷住宅配電箱
產品簡介
科佳單相電源配電箱是適用于交流220V電源系統防浪涌、防雷和防漏電的保護裝置，可防止雷電感應和線路浪涌對通訊、控制和各種用電設備的沖擊，并可防止電器設備漏電對人身的傷害，具有防雷、防漏電可靠、接線方便、結構緊湊、外形美觀等特點，是單相電源系統必備的防雷、防漏電裝置，也是民用住宅電源設備安全保護的理想選擇。
功能介紹

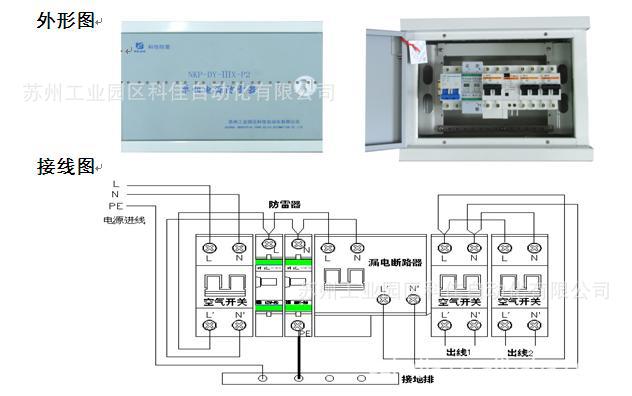

該配電箱在電源進線端安裝了與防雷要求相匹配的浪涌保護模塊，可以有效抵御雷電或其它原因引起的電源線路浪涌對用電設備的破壞，還安裝了具有過載、短路、漏電保護的開關和保護器，可有效防止接線錯誤及系統故障而產生的意外事故。配電箱為噴塑鐵制箱體，外形采用預埋嵌入式結構，箱內為一路進線、兩路出線，可根據客戶需要增加出線。為使防雷、防漏電功能有效，必須將箱內的接地排與箱外就近的大地端子可靠連接。 配電箱詳細配置清單：
(交流1進2出、防雷、防過流、防漏電) | |||
名稱 | 規格 | 數量 | 備注 |
電源防雷器 | KDY-20/320/2P;20kA;科佳 | 1 | 防雷保護 |
進線空氣開關 | 1SM6-63 C40; 40A; | 1 | 防雷保護 |
漏電斷路器 | 1SM6LE C40； 40A;I△n=30mA;t=0.1s | 1 | 漏電保護 |
出線1空氣開關 | 1SM6-63 C32; 32A; | 1 | 短路保護 |
出線2空氣開關 | 1SM6-63 C10; 10A; | 1 | 短路保護 |
外形尺寸 | 嵌入尺寸：300mm(長)×195mm(高)×100mm(深) 面框尺寸：330mm(長)×240mm(高) | ||
